从故障现象分析，开机后，电源电路、行扫描电路及相关控制电路均能进入工作状态，怀疑是某种原因导致整机进入了保护状态。故障时，测得开关电源各组输出电压均正常，这说明自动关机系行扫椭电路停止工作所致。

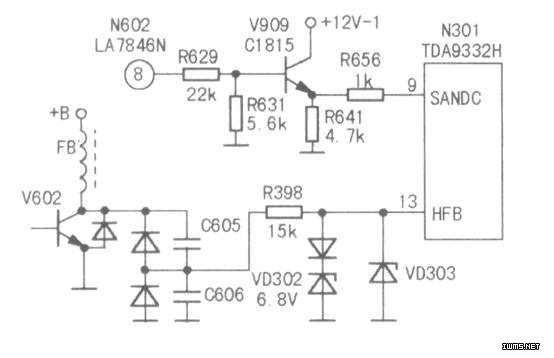

　　该机行、场小信号形成高清彩电常用的后端信号处理块TDA9332H(N301)完成，如图所示。N301（13）脚为行逆程脉冲输入踹，通过降压电阻R398与逆程电容C605相连。若N301（13）脚在开机后未检测到行逆程脉冲，N301就会停止输出行驱动脉冲，整机进入保护状态。检查（13）脚外围元件，未发现异常。

　　分析电路，发现N301（9）脚经R656、V909、R629与场输出块LA7846N(N602)（8）脚(场逆程脉冲输出端)相连。从图1的标注“SANDC”来看，N301（9）脚为沙堡脉冲输入端。如果场扫描电路异常，必然会导致N301(9)脚信号异常，N301也将进入保护状态。

　　由于N602引脚脱焊及损坏的情况时有发生，所以先检查N602的焊点及外围电路，均正常，接着检查N602(8)脚至N301(9)脚之间的电路，发现V909已损坏，换新后故障排除。

　　提示：TDA933ZH是一块44个引脚的贴片式集成电路，内含G-Y色差矩阵、基色矩阵、画质控制、暗电流检测及行、场小信号处理与几何校正电路。

　　在行扫描电路启动期间，TDA933ZH将对从其(13)脚输入的行逆程幅度进行检测，若检测结果正常，则(8)脚(行激励输出端)输出正常的行脉冲驱动信号，否则，（8）脚停止输出脉冲，禁止进入保护状态。
