康佳A2991彩电是康佳公司在1998年左右生产的一款数字变频彩电，并命名为康佳“柔性”电视，其微处理器为P87C766BDR，前端信号处理块为TDA9321H，视频信号数字化处理电路为MK9IPQ组件。

　　电源指示灯闪烁，说明开关电源输出电压波动。该机开关电源采用早期大屏幕彩电常用的厚膜块STR-S6709N(N901)。

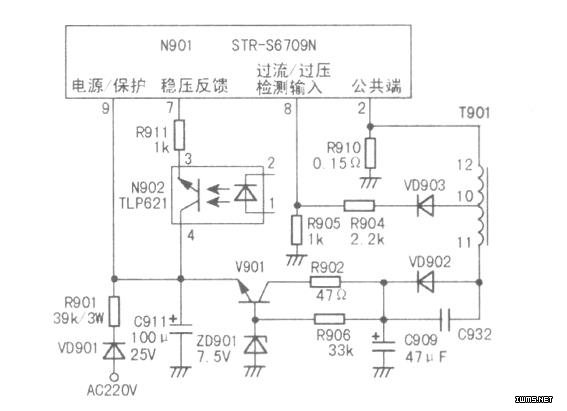

　　实测+B电在+11OV~+l40V间波动，因此重点检查该电源的稳压电路.即N901的(7)～(9)脚外围电路，如图所示。N901(7)脚为稳压控制信号输入端，当某种原因导致输出电压升高时，+B电压上升，光电耦合器N902(1)、(2)脚间发光二极管发光增强，N902(3)、(4)脚间内阻减小，N901(7)脚输人电流增加，经内部电路处理后，N901（5）脚输出的脉冲宽度减小，则输出电压下降。

　　检查R911、N902并代换N902后，故障依旧；接着对N902(1)、(2)脚外围电路进行检查，并无异常，是什么原因导致该机榆出电压不稳呢？

　　测量N902(4)脚电压时，发现该脚电压在5V~8V间波动，明显异常。N902(4)脚与由V901、ZO901、R906等元件组成的串联稳压电路输出端相连，正常时输出端电压稳定在8V左右。顺此电路检查，当代换稳压二极管ZD9Ol后，输出电压稳定，恢复电路试机，故障排除。

　　事后仔细分析，原ZD901可能稳压性能不良，导致V901e极电压不稳定，这不仅引起N901(9)脚电压变化，还通N902的作用，使N901(7)脚电压波动，从而出现输出电压不稳的故障现象。

　　提示：N901（9）脚既是STR-S6709N的电源端，又是电压保护的检测端。当（9）脚电压高于+11V时，过压保护电路使电源进入待机状态；如果当（9）脚电压低于+5V时，STR-S6709N将停止工作。
