此机开机后，屏幕上半部图像显示正常，下半部为黑屏，屏中间为一条亮线，约2s后，全屏黑屏，此时按面板上的节目+/-键，又可再开机，但重复上述过程。

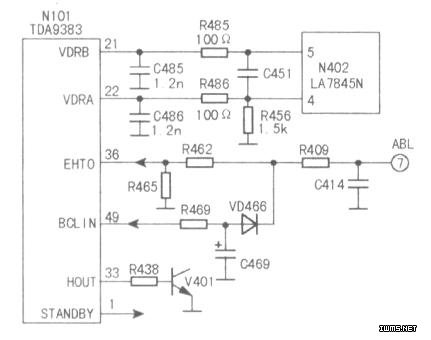

　　从故障现象分析，此机应是进入了自动保护状态。如图所示，开机后测得N101(TDA9383)（1）脚(开/待机控制端)电压为OV(正常)，（49）脚(束电流保护输入端)电压为2.3V，约2s后（1）脚电压升至3.3V(待机电压)，整机进入待机状态，此时N101（33）脚(行激励脉冲输出端)、（36）、(49)脚电压均为OV。检查N101(36)脚(过压保护信号输入端)、(49)脚外围元件，未发现异常。怀疑总线数据有误，导致自动关机，但进入总线查看相关数据也未发现问题。由于故障现象与场扫描有关，于是转向检查场输出电路，经查N101(21)脚外接电阻R485一脚脱焊，补焊后试机故障排除。

　　R485开路后，送往场输出块LA7845N(5)脚的正极性锯齿波信号中断，则N402正、负锯齿波信号输入端电压失衡，致使IC内部放大器偏离线性放大区，从而出现部分黑屏幕故障，随后场自动保护电路启动，自动关机。

　　为了解负极性锯齿波信号中断后的故障现象，笔者断开电阻R486后试机，屏幕下半部图像正常，上半部黑屏，屏中间有一条较亮的水平亮线，但无自动关机现象。

　　提示：该机芯彩电若场偏转线图回路中断，或场供电电压丢失，均会出现本例故障，但按压频道十/-键不能开机。
