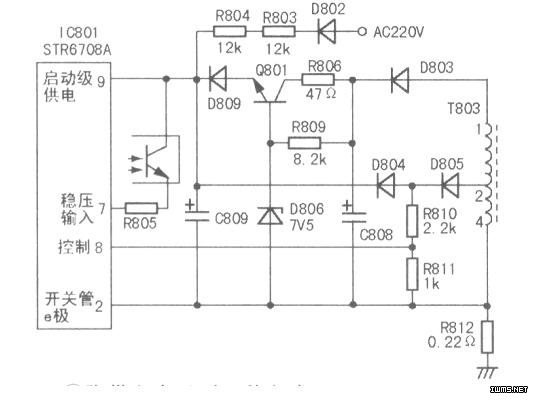

关机后实测开关电源次级各组输出电压均为OV,初步判断问题出在电源部分。检修中发现三极管Q801表面烫手。Q801是为厚膜电路IC801(STR6708A)(9)脚供电的串联稳压调整管,如图所示。IC801(9)脚供电有以下三种方式:
开机瞬间,市电AC220V经D802、R803、R804整流降压后提供;开机后,开关变压器T803(2)-(4)绕组的感应电压,经D805、D804、C809整流滤波后得到约+8V电压,供给IC801(9)脚;待机时,由于T803(2)-(4)绕组的感应电压较低,已不满足IC801的供电要求,这时,T803(1)-(4)绕组输出的感应电压,先经D8Q3、C808整流滤波,再由D806、Q801串联稳压,得到约+7V电压供给IC801(9)脚。
从上面分析可知,Q801仅在待机时导通,而在开机时截止。
根据故障现象分析,既然开机后能正常工作几分钟,说明冷机时IC801未损坏,Q801过热可能是Q801在开机状态下导通所致。
在开机状态下,测得IC801(9)脚电压约为7.1V,且D809两端正偏电压约为0.7V,即D809处于导通状态,这明显不正常。分析Q801在开机状态导通的原因应是D805、D804或C809异常,但实际检测并未发现异常。难道是T803(2)-(4)绕组匝间短路?试换T803后,故障排除。
T803(2)一(4)绕组匝间短路后,经D805、D804、C809整流滤波后得到的电压较低,则D809、Q801导通,此时由于加在Q801c-e结上的压降较大,Q801自身功耗增加,发热严重,同时其导通性能也大幅下降,最终使IC801(9)脚电压低于最低阈值,则IC801停止工作,从而出现三无故障。为防止原机Q801性能变差引发故障,在此一并将其更换。
