创维29T60彩电(4P36机芯)有图像无伴音
来源:本站整理  作者:佚名  2011-08-02 06:38:00



  该机被雷击后便出现此故障。经查伴音功放电路正常,怀疑总线数据错误,进入总线查看相关数据并未发现异常,代换存储器无效。

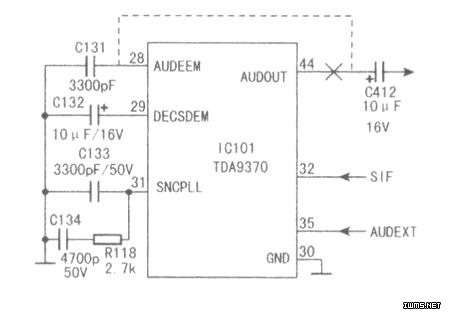

  该机伴音中频信号处理电路如图所示,IC101(TDA9370)先对(32)脚输入的第二伴音中频信号进行放大,再直接输往伴音鉴频电路进行鉴频。IC1(29)脚为伴音鉴频电路退粥电容连接端,(31)脚为伴音鉴频锁相(PLL)电路滤波瑞。鉴频电路(在IC101内部)输入;的音频信号与(35)脚输入的音频信号,经IC101内部的音频开关切换后,分别从集成块(28)、(44)脚输出。测得IC101(44)脚(音频信号输出瑞)电压高达7.4V,远高于正常值3.4V,估计(44)脚内部电路已损坏。由于该超级芯片其他功能正常,加之此芯片不易购买,决定先试着改动修理。从前面分析可知,切换后的音频信号是从(28)、(44)脚输出的,能否将(28)脚(音频去加重端)作为输出端呢?悬空(44)脚,用一段导线将(28)脚与电容C412正极相连后试机,声音正常。
