询问得知,该机在一个月内连续烧掉几个电源管Q801(2SK2645)和3.l5A保险,换为新仵后开机一切正常,但用几天后故障又重现,毫无规律可言。

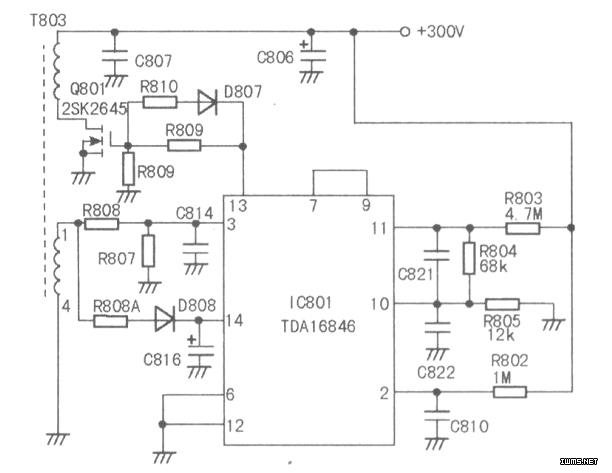

经对该机主板仔细观察(见图),发现电源部分的元器件大都已拆焊检查过,估计故障元件较隐蔽,需仔细检查才行,于是拆除开关变压器和TDAl6846,用万用衰电阻挡对TDAl6846周围的元件逐一在路测量。当测试到TDAl6846(2)脚外的R802电阻时,发现其在路阻值不稳定。用烙铁焊下后测量其阻值果真不稳定:该电阻标称为lMΩ,但实测阻值已达2.5MΩ。
与R802相连接的是TDAl6846(2)脚,该脚为初级绕组电流检测端,内接时间比较器,其工作过程如下;若因某种原因负载加重,相应地初级电流必然会增大,因初级电流ID被限制,各绕组电压必然会下降,直至(14)脚供电电压小于8V而产生欠压保护作用,+300V通过R802对C810充电,当TDAl6846(2)脚电压上升至控制电压时,TDAl6846内部触发器翻转,开关管截止。由此可见,该脚电位高低对开关管的导通时间有根大影响。
怀疑屡损开关管系R802阻值增大引起,用一正品电阻更换后,再老化试机,证实故障已排除。
