金格AV5010TU型VCD机图像正常,无伴音
来源:本站整理  作者:佚名  2011-08-02 06:38:07

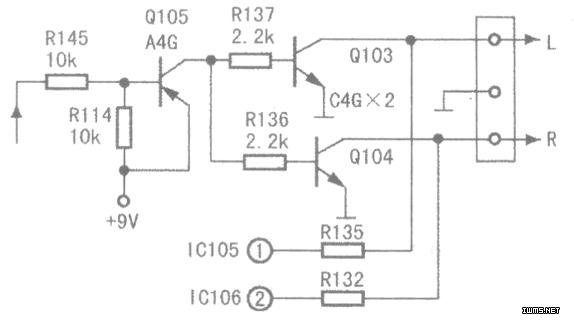

  根据故障现象分析,故障应在音频D/A转换及运放电路中。如图所示,L、R音频信号分别从IClO5、IClO6的(1)脚输出;QlO3~Q105组成静音控制电路,QlO3、QlO4在播放时处于截止状态,未播放时处于饱和状态,将L、R信号旁路到地。检查时发现,若将音频输出线接到IClO5、IClO6(1)脚时,扬声器中有伴音,可见故障点在静音电路中。

  播放时测得QlO3、QlO4基极电压均为0.7V,这说明QlO3、QlO4已处于饱和导通状态,问题应出在QlO5或前级电路中。

  经过仔细检查发现,QlO5e、c极间漏电,换用一只9012型三极管后伴音恢复正常。
