夏新777型VCD机读碟正常,播放时屏显也正常,但无图无声
来源:本站整理  作者:佚名  2011-08-02 06:38:12



  根据故障现象分析,控制电路、伺服电路和数字信号处理电路工作正常,问题应出在解压电路中。

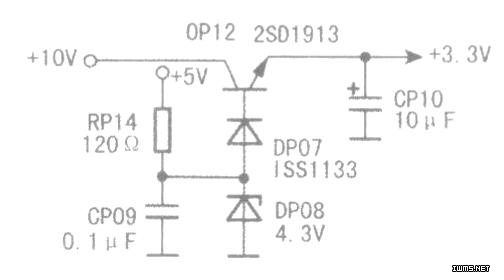

  首先测量解压芯片CL680各供电脚电压,发现(61)、(109)脚的+5V供电正常,而(18)、(22)、(49)脚却无+3.3V供电。该机的+3.3V电压是由+1OV电压经串联稳压所得,如图所示。

  测得稳压管OPl2c极电压为1OV正常,但b、e极均无电压,进一步检查发现其b极偏置电阻RPl4已断路,换用一只lOOΩ的电阻后故障排除。
