厦华XT-29F8THD型彩电(TA8880机芯)三无,但继电器有反复吸合、断开的响声
来源:本站整理  作者:佚名  2011-08-02 17:51:43

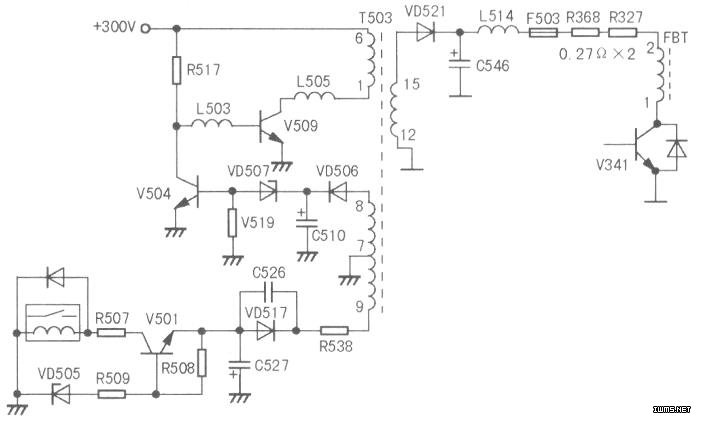

  该机继电器吸合电路由V501、VD505、VD517等元件组成,如图所示。开机后,开关变压器(9)-(7)绕组输出的感应电压经VD517整流、C527滤波后,得到约-1OV的电压,VD505击穿导通,V501因基极获得较高的偏置电压而饱和导通,继电器吸合,电视机进入正常工作状态。

  继电器有反复吸合响声,说明继电器可能处于临界吸合状态。

  测得C527两端电压不稳定,查C527、R528、VD517均正常。怀疑电源电路有问题,断开保险电阻F503(即断开行扫描电路),接入假负载试机,+B电压正常,且继电器也无反复吸合声,这说明故障在行扫描电路。经查行供电电阻R327开路,换新后故障排除。

  R327开路后,行扫描电路不工作,则开关电源处于轻载状态,开关变压器(8)-(7)绕组输出的感应电压升高,则经VD506整流、C510滤波后所得电压也随之升高,VD507击穿导通,V504饱和,开关管V509截止,电源停振。电源停振后,V504截止,开关电源再次进入工作状态,随即又停振,如此周而复始,致使C527两端电压不稳定,从而出现继电器反复吸合、断开的现象。
