此机接通电源开关后，面板上的红、绿指示灯亮，按一次面板上“CH”键，可进入开机状态，即红指示灯灭，仅绿灯亮，但听到短促的伴音后三无。

　　根据故障现象分析，开关电源能短时间输出，且行扫描电路、中放通道和微处理电路工作基本正常，故障原因可能是，开机后因某种原因电哼进入了保护状态。

　　为判断故障部位，断开行电路，在+B滤波电容两端并接一只1OOW灯泡作假负载，开机监测+B电压，发现电压约升至+l30V时，随后继电器断开，+B电压慢慢降为OV。是不是开关电源进入了过压保护状态呢？

　　该机使用的主开关电源为较常见的东芝X56p电源。根据经验分析，首先将易引发+B电压升高的电容C518(4.71μF/50V)、C516(2201μF/50V)、C523(471μF/50V)换新，试机，故障依旧。

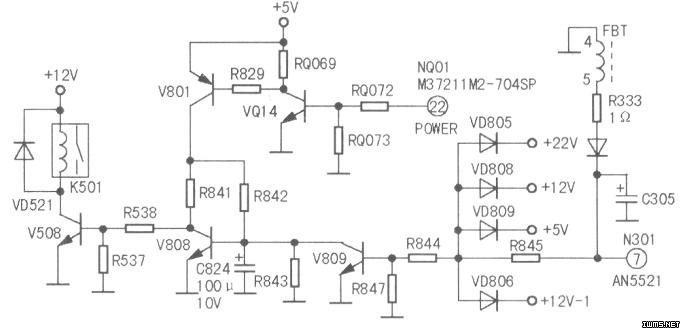

　　该机主电源为交流关机型，设有副电源电路，开关电源的开/待机是通过CPU控制继电器K501的通断来实现的，如图所示。开机测开/待机控制电路中末级三极管V508的b极电压，发现开机瞬间为0.7V，随即降为OV。

　　由于V508只能瞬间导通，所以继电器K501也只能瞬间接通主电源。试着采取强制开机，即用导线将V508c、e极短路，灯泡亮，测得+B端电压为l36V，正常且稳定，这表明开关电源无故障。接上行电路试机，伴音正常，屏上出现一条水平亮线，显然场扫描电路出了故障。经查行输出变压器+27V输出限流电阻R333开路，场输出集成块N301(AN5521)击穿。

　　将上述两元件换新后，故障排除。

　　待机时，CPU(NQO1，M37211M2-704SP)（22）脚为低电平，VQl4、V801、V508均处于截止状态，继电器不动作；当二次开机后，CPU（22）脚输出高电平，VQl4导通，c极电位下降，V801导通，为V808提供工作电压。

　　V808b极接有电容C824，因开机瞬间C824两端电压不能突变，起到一定的延时作用，故开机瞬间V808因b极呈低电平而截止，与此同时，V508饱和导通，使继电器吸合，开关电源得电工作，这时行变输出的+27V电压，一路作为场输出级电源，另一路经R845、R844加至V809b极，使其导通，从而将V808b极钳位于低电平，即让V808处于截止状态，V508处于导通状态，电视机维持正常工作。

　　R333开路后，无+27V电压输出，二次开机后，C824充电使V808b极电压上升。由于+27V电压消失，V809处于截止状态。当V808b极电压上升至0.7V时便饱和导通，使V508截止，继电器K501因失电而释放，切断主电源供电，从而产生本例所述故障。

　　另外，该机还设置有多路保护电路，当+l2V、+22V等任一路电压降低或消失时，相应二极管便导通，同样会使V809因b极电压降低而截止，从而切断主电源供电，以避免故障扩大。
