此机按遥控器上的“图像”键，处于“柔和”或“标准”状态时，图像亮度基本正常，但切换至“明亮”或“艳亮”状态时，图像发白、刺眼，无法观看。调节亮度，图像亮度可变暗。测量视放供电及灯丝、加速极电压均正常，怀疑ABL电路工作异常。

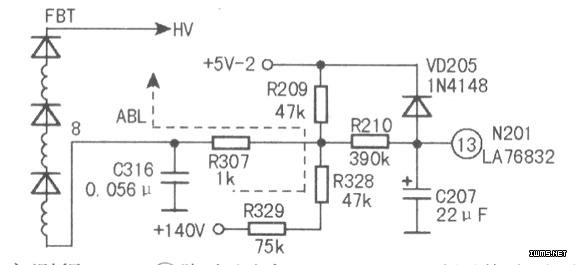

　　该机ABL电路如图所示。正常时，LA76832(N201)(13)脚电压约为3.8V。因电子束流回路为=+l40V→R329→R328→R307→T301(8)脚→高压嘴→阴极→视放管→地，当电子束流增大时，R329、R328上的压降增大，N201(13)脚电位下降。当束电流超过一定值时(本机约为1.5mA)，N201内部ADL电路起控，自动降低图像的对比度和亮度，从而达到自动控制亮度的目的。实测得N201(13)脚电压为4.9V，且不随图像亮度变化而变化，这显然不正常。检查N201(13)脚外围电路，发现钳位二极管VD205已击穿，换新后故障排除。

　　提示：若需测量电子束的电流大小，可先测量出R307两端压阵，再用此压降除以R307的阻值，从而得到其电流值。如测得R307两端电压为1V，则说明此时的电子束流为lmA。
