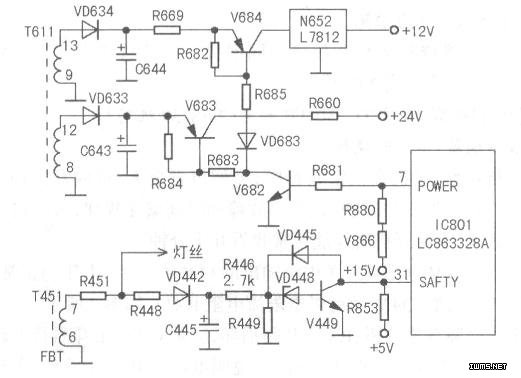

此机接通电源，按“频道+”键时，测得CPU(IC801，LC863328A)电源控制端（7）脚输出高电平(开机信号)，但两三秒后又回到低电平(关机)。如图所示，CPU(7)脚输出高电平后，V682导通，V683、V684随即导通，输出+l2V、+24V电压，整机进入正常工作状态。检查行电路，末发现明显的短路故障。试将电源控制管V682的c、e极瞬间短接，强行开机，有正常的高压响声，且光栅正常。接上天线、图像正常，但无声。按“频道+/-”键换台瞬间有两.三秒钟的声音，且有台号字符；除频道键有效外，其他操作失灵。怀疑CPU工作异常，检查CPU供电、复位、晶振电路，均未发现问题；逐一检查桉锉及相关元件，一无所获；怀疑存储器有故障，换用写有同型机数据的存储器后，故障依旧。是不是CPU进入了保护状态呢？测得CPU保护输入端(31)脚电压为1.1V，正常值约为4.5V。检查CPU（31）脚外围的过/久压检测电路，发现R446已由2.7kΩ增至50kΩ。换新R446后，CPU(31)脚电压升至4.4V，故障排除。

　　该机的过/欠压检测电路的工作过程如下：

　　当灯丝电压过高时(行变输出的中、高压均过高)，经VD442整流、C445滤波及R446、R447分压所得电压升高，VD448导通，过压保护三极管V449导通，CPU(31)脚电压被拉低，整机进入保护状态；当灯丝电压过低时，VD445导通，同样将拉低CPU(31)脚电压，从而进人保护状态。

　　R446阻值增大后，R447两端电压下降，VD445导通，则CPU进入保护状态，从而出现不开机故障。
