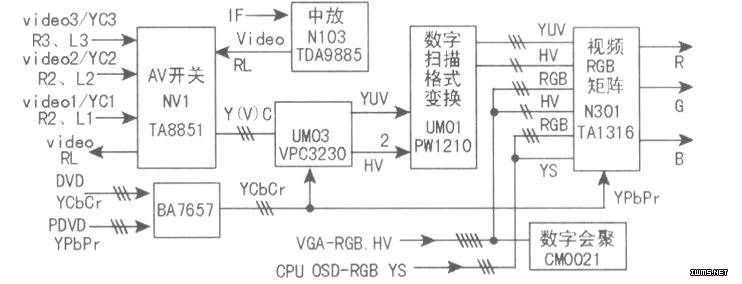

BT4310L(无PIP功能)型背投彩电是康佳逐行扫描数字高清CRT背投机型，其视频信号处理流程如图所示。有伴音，说明高频头、公共通道工作正常；无图像，说明故障出在包括AV开关、数字解码、数字扫描格式转换和视频处理电路在内的独立视频信号通道中(包括TDA9885T内的视频同步检波电路)。

　　从AV接口分别输入video、S-video、DVD分量视频Y/CbCr和DVD分量视频Y/PbPr(逐行扫描)信号，屏上均无图像，这就排除NIOI内视频同步检波、AV开关NVI.、数字解码UMO3、数字扫描格式转换UMO1的故障。由于未级视放三块IC(N501~N5O3)的RGB输入、+210V和+l2V供电采用独立的3只接插件(X850~XS503)，三片IC(TDA6110Q)电路一般不会同时出问题，因此判断RGB矩阵电路N301(TAl316N)工作异常。

　　测量N301（19）脚、（29）脚及（40）脚，发现N301（40）脚(+9V供电端)电压仅为4.8V，且不稳定。查该脚外接滤波元件C330、C339、L305，发现L305不良，换上22μH电感，图像恢复正常。

　　N301(40)脚+9V电压为后端RGB矩阵和RCB切换开关等电路提供工作电源，因此+9V电压过低后，在导致无图像的同时，屏幕上也看不到字符。
