海尔HB4499PN背投彩电画面出现彩色镶边,而且光栅出现几何失真
来源:本站整理  作者:佚名  2011-08-02 17:53:33



  拔出此机的会聚组件插头,故障毫无变化,仔细观察屏幕上的红、绿、蓝面面不重合,馕边处朦胧不清,光栅几何失真部位变化不一致,有些部位线条弯曲程度不同,线性不均匀,画面中部也有不同的几何线性失真。这些特征表明会聚电路出了故障。HB4499PN型背投属海尔ICC21机芯,与ICCl9机芯维修模式的进入/退出方法相同。进入维修模式屏上出现主菜单后,按遥控器上的位置下键选择会聚调整子菜单,再接位置右键选择调整内容中的9点会聚,屏幕上没有出现9点会聚调整图,这说明数字会聚板上数字会聚芯片IC2000(STA2050A)内的视频图形发生器也没有VIDR、VIDG、VIDB信号输出(STA2050A不含OSD显示电路)。

  由于失聚画面字符显示正常,因此可以排除数字会聚板上微处理器IC2008及OSD显示电路IC2009的故障可能性,故障部位缩小至数字会聚芯片IC2000及其外围电路。

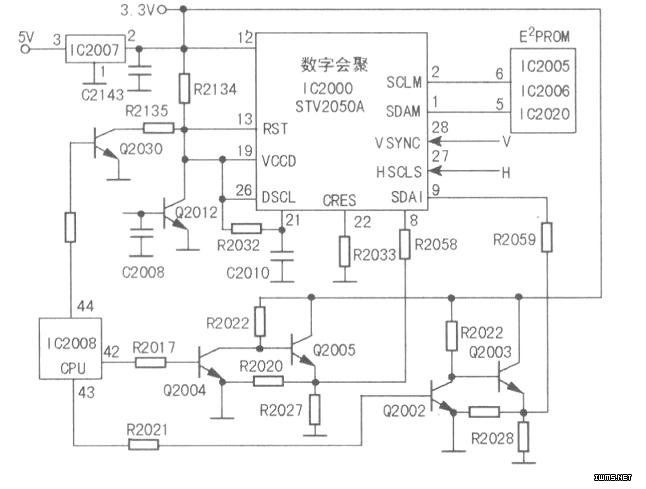

  如图所示,IC2000工作要得到以下信号的支持:三端稳压器IC2007(2)脚提供的+3.3V电压;由微处理器IC2008(44)脚输出,经Q2030倒相的RST复位信号;IC2000的(21)、(22)脚OSC振荡器提供的主时钟(由内部PLL环锁定);工C2008(42)、(43)脚IIC总线送来的程序控制指令;由三片并联EzpROM(IC2005、IC2006和IC2020)通过(5)、(6)脚传送来的全部会聚调整数据;IC2000(27)脚输入的行同步信号和(28)脚输入的场同步信号。检测发现IC2000的(13)脚RST端电压只有0.6V左右,查该脚RST信号输入电路,找出Q2012c、e极引脚间搭有一段极细的焊丝。除去引脚间的细焊丝后开机,画面会聚良好,图像清晰。

  开机后,IC2008的(44)脚输出高电平复位信号,经Q2030倒相转换成低电平加到IC2000(13)却,待数字会聚芯片复位后,IC2008(44)脚输出低电平,Q2030械止,3.3V电压一路作为复位电压加到IC2000的(13)脚,第二路作为PLL时钟锁相环电源加到IC2000(26)脚,第三路作为视频图形发生器电源加到IC2000(19)脚。

  当+3.3V下降到0.6V后,IC2000(21)、(22)脚内OSC电路停振,数宇电路失去时钟脉冲而停止工作。

  提示:行扫描出故障后也会诱发会聚不良和光栅几何失真的现象,但红、绿、蓝画面几何失真具有向同一方向变化的特点,遇到这种情况,可判断故障与会聚电路无关,重点检查行PLL锁相环路,即锁定行频的PLLI环和锁定行相位的PLL2环(行中心参数)电路.
