观察此机开机绿色指示灯亮，继电器吸合，测虽电源厚膜块Q801（1）脚电为292V，但开关变压器T862次级无输出电压。

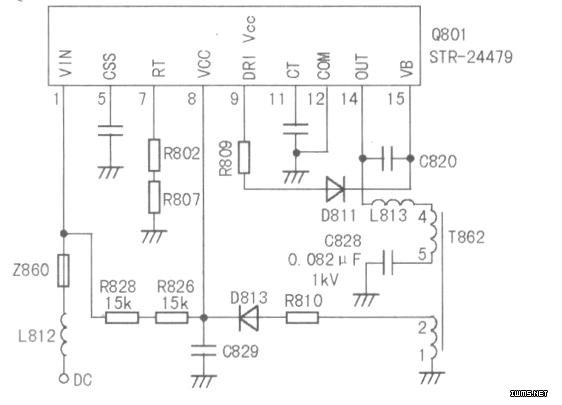

　　东芝系列背投采R;半桥式LC谐振电源，电源厚膜块型号为STR-2系列，本机中为STR-Z4479(Q801)，如图所示。STR-2系列内部电路结构与索尼MCR系列基本相同。Q801正常起振的条件是：（8)脚启动电路和供电电路元件良好；（9）～（15）脚自举升压元件良好；（7）-（11）脚RT、CT定时元件(决定OSC振荡频率fi)良好；（14）脚LC串联谐振元件良好。检查发现Q80l（9）脚没有稳压.后的+9.OV电压输出，说明其内部的9.OV稳压器失效。选用1只三端稳压块L7809，将L7809的（1）脚焊在Q801（8）脚、(2)脚焊在Q80109.脚、（3）脚焊在Q801（3）脚即可。
　　
　　接通电源，Q801内OSC电路启动后，逻辑电路处理成两路波形相同、时序不同的方波脉冲，激励Q801内部两只MOSFET功率开关管轮番导通，通过开关变压器T802（4）-（5）绕组为C828充放电从而建立LC谐振。

　　Q801(9)脚电压除了给低端微励级供电外，还经R809、D811给C820充电。在高端MOSFET管导通时，Q801(14)脚电压加上C820上的充电电压(此时D811反偏截止)为高端激励级供电。因此，若Q80l(9)脚无电压，高、低端激励级将停止工作。
