此机接通交流电源，红色指示灯闪烁。索尼背投电视具有总线自检功能，它采用LED闪烁次数来指示故障原因，对于KP-ES系列机型来说，LED闪烁次数与起控保护电路的对应关系见表1。

　　仔细观察红色指示灯闪烁次数为“3”，由此判断+B(l35V)过压保护电路起控。起控的主要原因有：主开关电源厚膜块IC6005（7）脚脉冲频率调制稳压电路异常，或+B(l35V)过压保护电路元件变质。

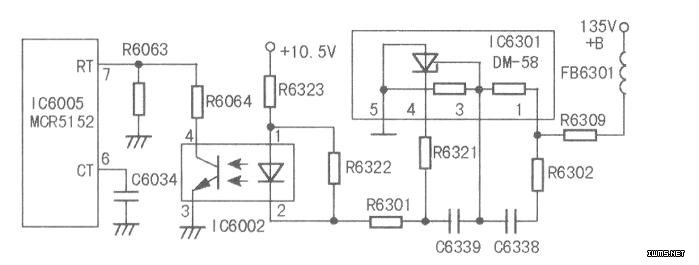

　　经查精密电压源IC6301（1）、（3）脚内电阻开路，如图所示。换新后故障排除。IC6301（1）、（3）脚内电阻开路后，+l35V经IC6301（1）脚内电阻(外部为R6309)分压而加到（3）脚(控制端)的取样电压减小，IC6301（4）脚电压升高，则光电耦合器IC6002（1）、（2）脚间流过电流减小，其（4）、(3)脚间内阻增大，IC6005(6)、(7)脚内部的OSC电路振荡频率降低。当LC回路振荡频率趋近固有频率时，T6005各绕组出现最大感生电动势，+B电压急骤上升，过压保护电路起控，CPU发出关机信号，由继电器RY-6000切断主开关电源的交流供电执行保护待机。

　　提示；实修时，如果购不到索尼专用DM-58芯片，可用1只270kΩ电位器并在lC6301（1）、（3）脚间，将输入交流电源调整在AC220V，微调电位器，便EB6301端+B电压为l35V，然后测量电位器接入电路的阻值，最后选用1只相同阻值且误差为1%的金属膜电阻，接在IC6301（1）、（3）脚间即可.
