经查无图像、无伴音故障部位在公共通道，具体涉及中频一体化FS调谐器TUNI及AV/TV视频音频切换开关(IC3001)电路。TC-51P7OOG具有高频画中画功能且主副画面可以自由切换，将副画面切换到主画面模式，同样看不到图像，听不到伴音，至此排除TUNI和TUN2的嫌疑，故障范围缩小在AV/TV开关电路中。为快速判断故障部位，启动该机I2C总线故障自检功能，对挂接IC进行检查。

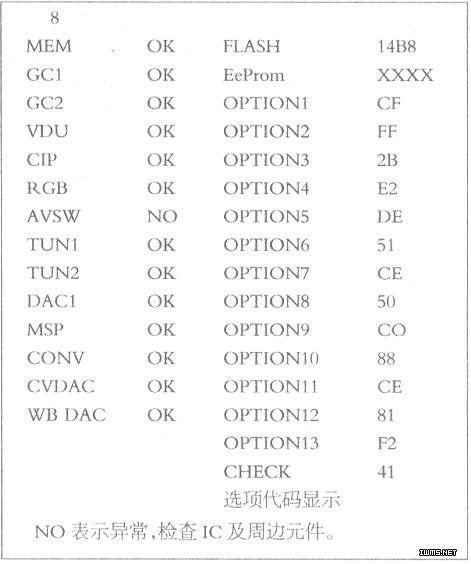

　　在开机状态同时按下遥控器上的“HELP”频道搜索和本机昔量“-”键，机芯进入自检模式，屏幕显示检测结果如图所示。

　　其中，MEM是EzpROM存储器IC11O4；GC1是主共用核心IC；GC2是副共用核心IC，编号分别是ICl301和ICl304：，VDU是视频解码处理器ICl305；GIP是CIP处理器ICl303；RGB是基色矩阵ICl315；AVSW是AV/TV开关IC3001；，TUNI是主调谐器TNROOI；TUN2是副谐调器TOO2；DACI是DAC控制器ICl253；MSP是立体声解码器IC2001；CONV是数字会聚处理器IC7107；CVDAC是会聚DAC控制器IC7121；WBDAC是白平衡控制器IC7702。“OK”表示正常，而“NO”表示异常。

　　在以上13片被检测的受控IC中，只有AV/TV开关IC3001检测结果为“NO”，其他IC均为“OK”。直接找到机芯A板上的AV/TV开关IC3001，测量（42）脚电压为9.OV，又测（33）脚SCL、（34）脚SDA端口电压，发现（34）脚电压低于2.8V，查SDA线上拉电阻和该脚串联的保护电阻，发现IC3001（34）脚串接的电阻R3029一端引脚松动，更换该电阻后故障排除。

　　IC3001对音、视频信号的切换选择是由主控微处理器通过IIC总线传送执行数据在芯片内完成的。在传送控制指令前，CPU要对总线挂接的受控IC进行寻址(每片IC预设有一个地址码)，在得到受控IC的应答信号确认寻址无误才执行键人操作指令。IIC总线电压一般3V~5.OV，若低于3V，CPU和受控IC无法识别，因此不可能进行正常读写操作，导致切换失效。
