观察此机开机时声、图正常，约15分钟后自动转到待机状态，马上用遥控器开机无效；关断电源开关后，指示灯逐渐熄灭，然后再次接通电源开关，工作时间缩短，重复上述操作，正常工作时间逐渐缩短，最后无法肩动。

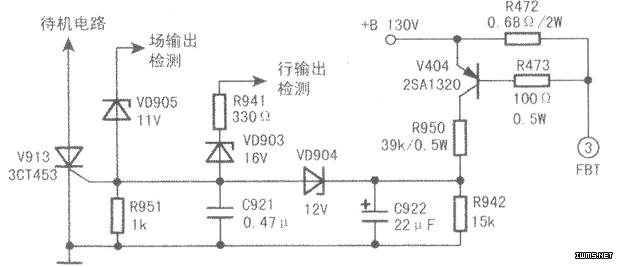

　　从故障现象上看，是保护电路动作所致。该机保护电路如图所示。可控硅V913的阳极与待机电路相连，控制极由VD903、VD904、VD905三个稳压管组成逻辑“或”的触发电路。三只稳压管中任一只反向击穿后均可触发可控硅导通，实现保护待机。

　　检查VD903、VD90)4、VD905、V913、V404，未见异常。用空心针分别挑开VD903和VD905的一端，开机观察，故障依旧。再挑开VD904的一端开机观察，故障不再出现，说明故障点在VD904以后的检测电路或被检测电路中。

　　开机监测V404基极和发射极电压，发现发射极电压在逐渐上升，当发射极电压比基极电压高出0．7V左右时，保护电路开始动作。V404和外围元件构成行输出级电流检测电路，若行输出变压器初级电流增大，R472两端电压降增加，导致V404发射极、基极之间的压降增加。当V404发射极电压高出基极0．7V左右时，V404导通，C922充电，当C922两端电压超过12V时，VD904导通。检查R472，发现其阻值已由0.68Ω增至1Ω多。这个电阻有双重作用，一个是行输出变压器初级的限流电阻，另一个作用就是行电流检测取样电阻。将此电阻换新后故障排除。
