北京牌2501H彩电,开机后听到高压启动声,随即转为自动待机状态
来源:本站整理  作者:佚名  2011-08-04 10:12:53



  该机CPU:LC864512(N601),小信号处理芯片:LA7687A,场输出芯片:LA7838。开机后听到高压启动声,随即转为自动待机状态。

  检查主电源电压130V、视放电压200V及78V、12V、25V电压均正常。

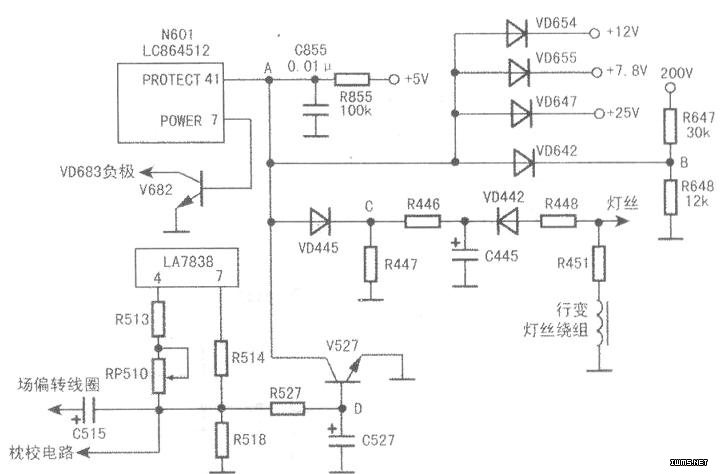

  本机保护电路如图所示,N601(41)脚是保护检测脚,正常收看时是高电位。现在保护前和保护后的电压都是0.45V没有变化,显然不正常。N601(7)脚是待机输出端,保护前是4.5V,保护后是0V。VD654、VD655、VD647、VD642、VD445这5路在正常状态下应该处于不导通的反偏状态,三极管V527在正常情况下应处于截止状态。

  如果其中一只二极管正偏导通或者是V527导通,都会造成A点电压下降,N601(7)脚输出低电平待机。测得B点电压为0V,用MF-47型表2.5V挡测量,表针只微动一点,而200V正常,表明R647有问题。拆下R647测其阻值已经由30kΩ变为无穷大,换新后故障排除。该机保护电路中关键测试点电压见下表。

状态 监测点 A点 B点 C点 D点
正常收看时 3.2  37 4.4 O
止常待机时 0.5 22.5 0 O
