美的系列电磁炉出现“提锅不报警、放锅不加热”故障，多为整机高压供电电路、同步电压比较电路、浪涌保护电路、驱动放大电路、使能保护电路及LC振荡电路等受损所致。

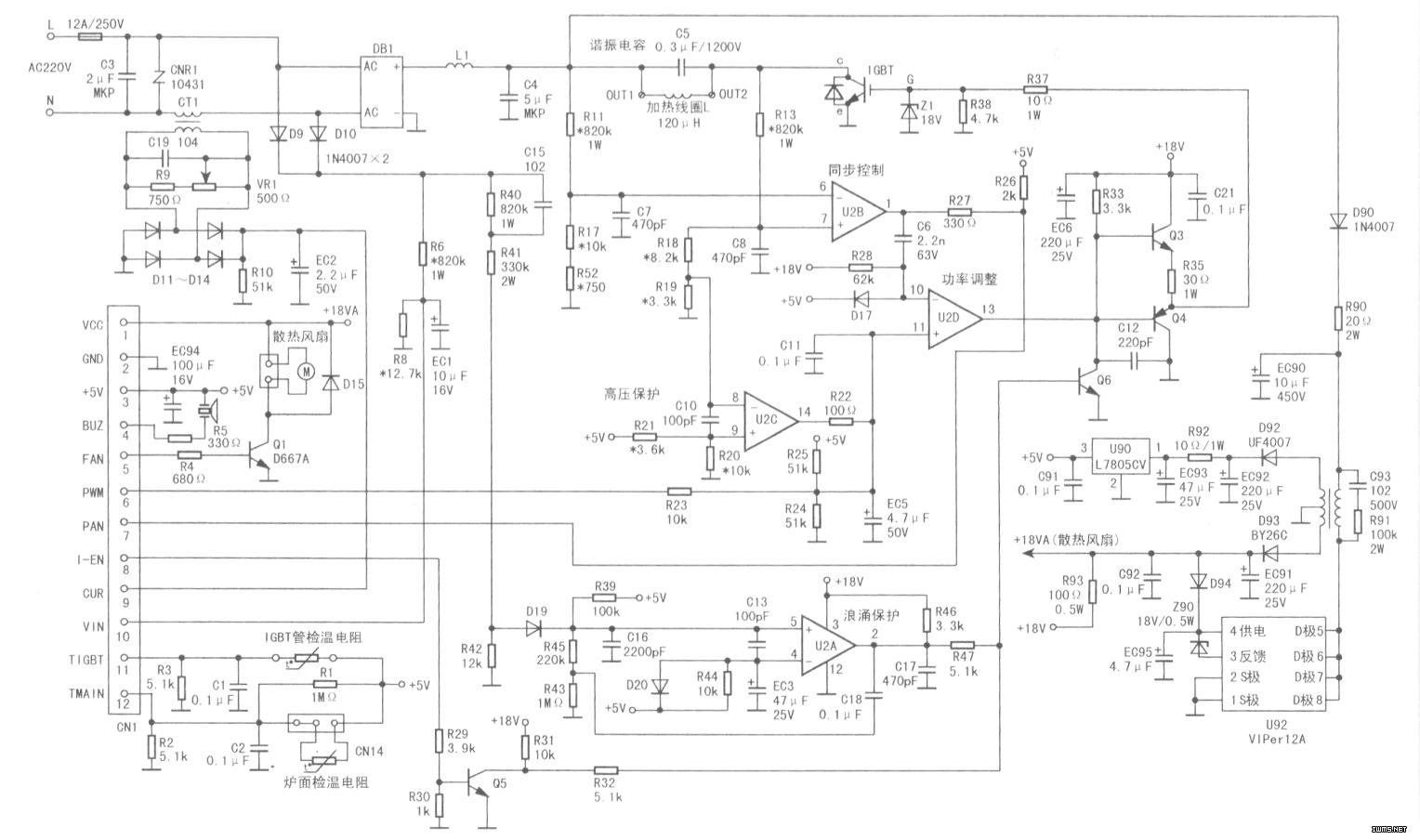

　　美的C21-SH2148型电磁炉采用2005年标准通用(MC-IH-MO2-B2-B3)主电路板，如图所示。

　　为此，着重介绍该类故障检修部位与方法(该方法也适用于检修美的MC-IH-M00、MC-IH-MO1电磁炉主电路板)。

　　检修时，将电磁炉上电待测，用500型三用表相应直流挡检测。

　　1.整机“三”电压
　　
　　测高压供电电路滤波电容C4(5μF/275V)两端电压为+3(l5V，正常。若该电压偏低，会造成电磁炉出现断续加热、不停地检锅、上电烧IGBT管、放锅报瞥不加热，或提锅不报瞥、放铞不加热的故障。

　　测开关电源低压供电电路滤波电容器EC91两端电压为+l8V，正常。若该电压偏低，会出现断续加热、屡损IGBT管等故障。

　　测开关电派低压供电电路滤波电容EC94两端电压为+5V，正常。若该点电压偏低，会出现开不了机故障。

　　2.同步电压比较电路
　　
　　测同步电压比较电路比较操U2B（6）脚(V-反相输入端)对地电压+3.8V，正常。

　　若该点电压异常时，会出现故锅报警不加热或提锅不报警、放锅不加热故障；测比较器U2B（7）脚(V+同相输入端)对地电压+4V，正常。

　　若该点电压异常时，会出现放锅报暂不加热，或提锅不报警；、放锅不加热故障。测比较：早U2B（1）脚输出端对地电压+5V，正常。

　　若该点电压偏低，会1[k现提锎不报警放锅不加热故障。

　　3.浪涌保护电路
　　
　　测浪涌保护电路取样电阻R41下贿对地电压+2V，正常。

　　若该点电压异常，会出现提锅不报警、故障；不加热的故障。测比较器U2A（4）脚(V-反相输入端)对地电压+4.8V，正常。

　　若该点电压异常时，会出现屡损IGBT管或不定期自动关机故降。测比班器U2A(5)脚(V+同相输入端)对地电压+3.2V，正常。

　　若该点电压异常，会出现提锅不报警、放锅不加热故障。测比较器U2A（2）脚(输出端)对地电+0.2V，正常。

　　若该点电压异常，会出现提锅不报暂、放锅不加热故障。

　　4.驱动放大电路
　　
　　测驱动放大电路贴片三极管Q3(8050)集电极对地+l8V电压，正常；基极及发射极对地电压+0.1V，正常；贴片三极管Q4(8550)集电极、基极及发射极对地电压+0.1V，正常。

　　若以上电压异常，会出现放锅报咨不加热、捉锅不报警、放锅不加热，或烧IGBT管故障。

　　5.使能保护电路
　　
　　测使能保护贴片三极管Q5(8050)集电极对地电压为+6.2V，正常；基极及发射极对地电压均为OV，正常；干极管Q6(8050)基极对地电为+0.7V，正常；基极及发射极对地电为OV，正常。

　　如果以上的电压值异常，则会出现提锅不报警；放锅不加热，以及放锅报警也加热故障。

　　通过以上检测，未找出受损元件，因此将故障范围锁定在LC振荡电路中。

　　6.LC振荡电路
　　
　　LC振荡电路将电能转换成磁能，并通过IGBT管的导通、截止来实现电磁炉加热功率控制。

　　当电磁炉上电开机后，控制显示板上的单片机PAN口先输出负脉冲信号对电容器C6充电，由于C6的充电比较器U2B（1）脚输出低电平，比较器U2D（10）脚反相输入端对地讯速拉低，等到C6充电电压上升至饱和状态的时候，U2D则会翻转，（13）脚输出高电平驱动放大电路Q3导通，使IGBT管饱和，谐振电容器C5开始充电，两端电压极性为左负右正，比较器U2B(V-大于V+)输出低电平。

　　当放锅加热时，单片机PAN口改为检锅脉冲输入端，作为负载侦测。通过PAN口检测出是否有锅具，若有1至8个脉冲，则判定为有锅信号；若为0个或多于8个脉冲，则判定为无锅。

　　在1分钟内检测锅具三次，若发现无锅具或锅具不符合要求，就自动关机保护。

　　检修时，取下加热线盘。测加热线盘OUT1端子对地电压为+302V，略偏低，正常为+305V；测ICBT管集电极对地电压为+0，5V~l.2V，正常；将三用表拨至RxlOO挡测LC振荡电路中IGBT管、限流电阻R37及限幅稳压二极管Z1，均正常。

　　采用替代法将C4、C5换新，故障不变，加热线盘OUT1端子对地电压还是上不去。

　　最后更换加热线圈盘后上电，测加热线盘OUT1端子对地电压为+305V，正常，装机上电试机，故障排除。
