美的C20-SH2040型电磁炉加热约2分钟后便自动关机,随即停止加热
来源:本站整理  作者:佚名  2015-11-03 09:52:56

   分析检修:根据故障现象分析,故障原因多是风扇电机本身损坏或风扇驱动电路异常造成炉内温度急剧上升,单片机发出保护指令,从而导致电磁炉自动关机。

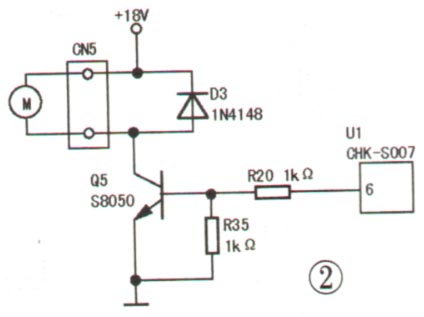

    该机风扇驱动电路如图2所示。通电后,单片机U1的⑥脚输出高电平,经R20、R35分压后加至驱动管Q5的基极几,卿导通,风扇电机M得电运转,迅速将炉内的热量排出机外,使电磁炉正常工作。

   拆开面盖,用手拨动扇叶转动自如。拔出风扇插头CN5 ,外接18V直流电源,风扇正常运转,由此判断故障在风扇驱动电路中。
   用万用表测量单片机U1的⑥脚有5V电压,正常。接着检查供电电压18V正常,断电分别检查R20,R35、D3及Q5,发现Q5极间开路,换新后故障排除。
