该机在正常工作时，突然光栅左右扭动且收缩，然后无光栅黑屏。经询问用户得知：该显示器以前启动时间就比较长，启动时间不定。

　　拆开机壳，发现行管Q706J6812击穿损坏。测量+B电压和行管c极处对地电阻正常。于是更换一只J6812开机，发现果然如用户所说启动很慢，等待几分钟后，总算启动了。启动后显示虽然正常，但行管温升很快。

　　引起行管温升加快且温度很高的故障原因主要有以下几点：

　　1.行输出变压器/偏转线圈轻微匝间短路，导致行负载过载；2.行激励不足；3.电源过高。

　　结合该机启动时间很长的现象，怀疑是TDA9112外围电路有问题，导致行激励在开机的时候不足，然后慢慢才能变正常。检测发现开机的时候，行输出电路根本就没有工作，等一会后，行才开始工作，这时测行输出的二次供电各组输出正常，基本判定行输出1部分电路没有问题，关机后检测行激励电路周围各元件也正常。

　　在对TDA9112进行检测过程中发现，在不启动的情况下，TDA9112的供电脚（29）脚电源电压不到8V，然后慢慢升至10V左右，这时行电路才开始工作。开机工作大约10分钟后，发现TDA9112的（29）脚供电电压升至l2V。

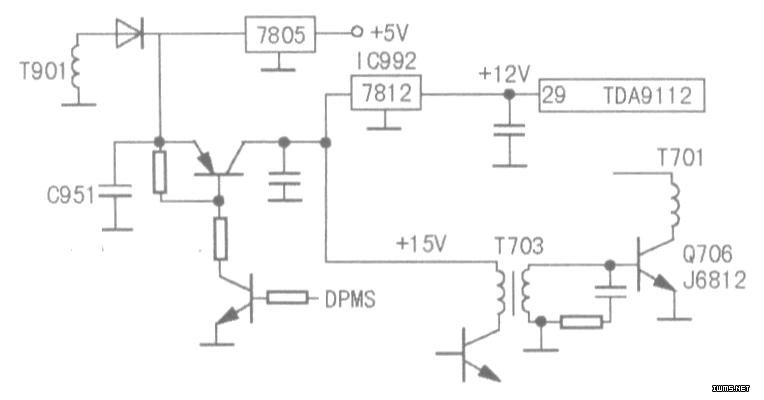

　　相关电路如1所示，加在电容C951上的+l5V电压在开机的时候也是缓慢上升，而电源输出的其他几组电压始终正常，于是只有怀疑+l5V的滤波电容C951是否正常了？

　　试着用一只1000μF/25V的电容进行更换，开机后，故障消失，试机1小时一切正常，至此故障排除。

　　小结：由于+l5V滤波电容C951性能不良，在开机的时候该电压达不到l5V的设计值(但又高于5V，所以不会对+5V稳压电路造成多大的影响)，导致l2V三端稳压集成IC902的5入电压偏低，不能输出正常的+l2V电压，从而使TDA9112的工作电压偏低，行振荡电路不能进入工作状态。随着电容慢慢充电，当电容两端升至l2V左右时，机器启动。由于+l5V电压同时还供给行激励电路，因为电压偏低造成推动不足，行管欠激励而温度偏高，直至最后烧坏行管。
