LG 37LG32RC-TA型液晶彩电满屏竖条故障检修
来源:家电维修  作者:佚名  2017-08-20 11:14:04

    该机开机后满屏竖条,无图像,无字符,如图1所示,伴音正常。

    根据故障现象分析,判断故障部位在逻辑板(型号为6870C-0240C)或液晶屏(型号为LC370WXN)上。上电测得逻辑板的关键测试点电压如下:VDD=16.17V,VGH  -M  =22.91V,VGL=-6.68V,VCOM =7.26V,GOE =0.676V,GSC =2.068V,GSP =0.013V,SOE-L =0.585V(正常后为0.405V) 、 POL=1.667V。

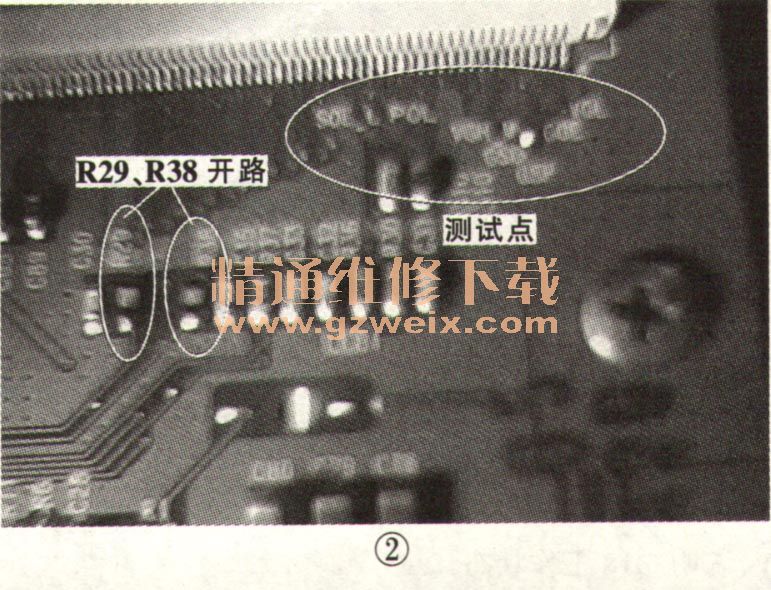

    拆开屏后发现此屏是单Y屏,用手按压左侧第一个COF时,发现光栅变化明显:竖道消失,出现很暗蓝屏。多次实验发现,只要用手碰COF下面的电阻R1就会出现上述现象,看来是行时序控制信号出现了问题。顺着线路查找,发现R1通过软排线22脚与逻辑板上的R29相连。经查,R29 、 R38 ( FR值均为20Ω)已开路,如图2所示,换新后图像正常。

关键词:LG彩电
