小鸭XPB46-8S型双桶洗衣机关闭脱水定时器,甩干电机仍然转动
来源:本站整理  作者:佚名  2011-08-11 08:31:37



  此机调整洗涤定时器时,洗涤电机与甩干电机不能单独控制,即使掀开脱水桶上盖,关闭脱水定时器,甩干电机仍然转动;不调整洗涤定时器时两只电机均不工作,即只要洗涤电机转动,甩干电机就会转动。

  因恐烧毁电机,只作了短暂的试机。

  经过仔细检查,未发现洗涤定时器与甩干定时器引线有相碰的地方;各开关触点及走线均无虚焊及触点粘连现象;脱水桶上盖开关的通断也控制自如;脱水定时器触点无粘连现象。在打开上盖,且脱水定时器关闭时,脱水电机不具备工作条件(即供电已切断),为何能转动工作?其供电来自何处?

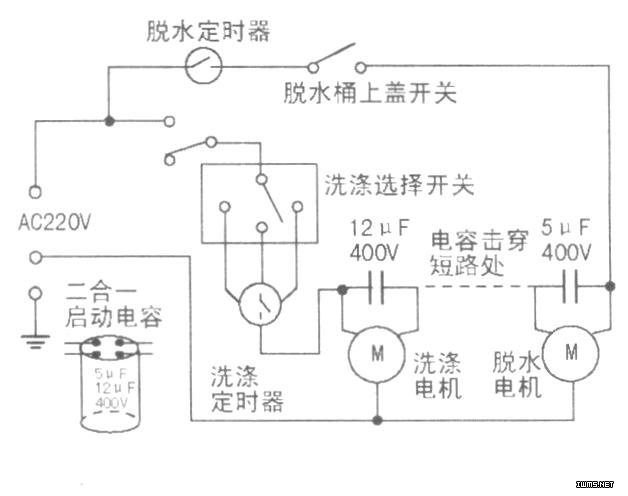

  顺着这一思路对电路进行分段剖析。该洗衣机电路如图所示。除定时器及各开关触点外,就剩两只电机和两只启动电容了。

  从图及实际安装情况看,两只电机之间没有短路的可能性,因为它们的距离较远,那么就只有两只启动电容了。此机的两只启动电容封装在一个盒子里,是二合一电容,有四根引线。从电机能够正常旋转可知,电容的容量是正常的。

  分析可知,只有两只电容内部击穿短路(见图虚线处)才可能产生前述故障,于是决定先替换电容一试。用一只12μF/400V的电容代替洗涤电机的启动电容,原机的脱水启动电容不动,只切断12μF的电容引线不用,然后试机,两只电机工作都正常,各自控制自如。断电后用表复测原机的一体电容,发现l2μF、5μF电容之间确已击穿短路。正是此短路从而造成了本机的特殊故障。

  小结:新型洗衣机大多采用二合一启动电容,其中一只电容无容量或容量减小是较常见故障。如退其中一只电容损坏,不必将其全部更换,只要找一只容量相同的电容替换损坏的电容即可;若出现本例所述现象,即两电容之间短路,则只用其中一只电容,再外接一只电容即可。
