康佳A2980C(TDA8843机芯)彩电,有伴音但黑屏
来源:本站整理  作者:佚名  2011-08-12 21:28:38

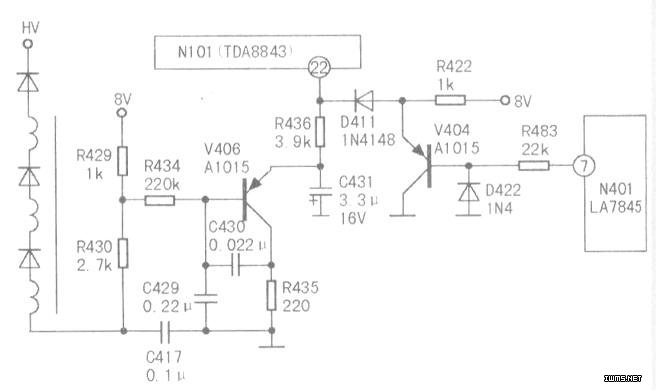

  观察灯丝已点亮,查显像管三阴极电压达l80V,由此说明黑屏系视放管截止所致。小信号处理IC(N101,TDA8843)(22)脚(场输出保护/束流限制)如果检测不到场逆程脉冲信号,内部的总线系统将会启动保护措施,关闭TDA8843的R、G、B信号,从而出现槊屏故障。用示波器检查,N101(22)脚果然没有场逆程脉冲信号。顺藤摸瓜,果然查出是场逆程脉冲传输电阻R483开路,如图所示。换新后,故障排除。

  故障原因:场进程脉冲丢失。提示:在飞利浦机芯彩电中,场输出块损坏,也会引起黑屏故障,望检修时注意。
