康佳T2583H彩电(TDA8361机芯),有声音,无光栅
来源:本站整理  作者:佚名  2011-08-12 21:28:40

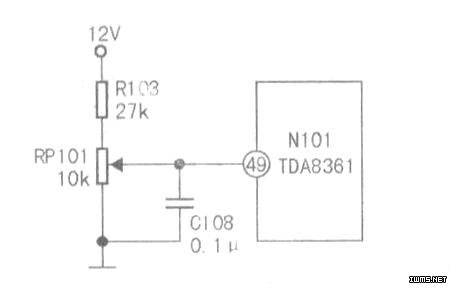

  观察显像管灯丝未亮,查灯丝电压只有2V(用万用表测为4.3V),测行推动管c极电压为l5V(正常值为60V),由此说明无光栅与行扫拊电路不正常有关。查N1Ol(TDA8361)行振荡电压端8V电压正常;但RFAGC延迟电压调节端(49)脚电压为5V且不稳(正常1.7V)。查该脚外接RFAGC延时可调电阻RP101接地端已开路,如图所示。更换RF101后故障排除。
