TCL王牌2116D1彩电(OM8838机芯),开机能听到高压启动声,但荧屏无光、无字符、无伴音
来源:本站整理  作者:佚名  2011-08-12 21:28:41

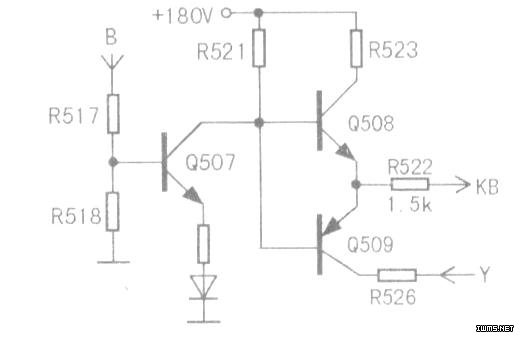

  经查,显像管乇阴极电压均为l75V,小信号处理块IC201(OM8838)(19)脚~(21)脚(B、G、R三基色信号输出满)电压为0.5V(正常3.2V),由于该机芯为飞利浦机芯,怀疑CCC电路出现故障。断开IC201(18)脚(黑电平检测)外接端,然后在(18)脚与(19)脚接一只0.47μF电容,结果IC201(19)~(21)脚电压均上升至3.8V,显然故障在未级视放电路。最后查出是蓝阴极隔离电阻R522(1.5kΩ/0.5W)开路,如图所示。考虑到视放供电电阻功率过小,于是将三视放管供电电阻全部换成功率1W的同值电阻后试机,故障排除。

  故障原因:蓝阴极隔离电阻开路。提示:CCC电路故障引起黑屏的故障点不仅仅是视放块引脚虚焊或视放管供电电阻开路,实际上CCC环路上任一元件损坏,比如信号传输电阻、滤波电容损坏均会引起屏。
