TCL王牌N21K彩电,开机后图像、伴音正常,但屏幕“菜单”字符不停闪动,且面板控制链紊乱
来源:本站整理  作者:佚名  2011-08-12 21:29:00

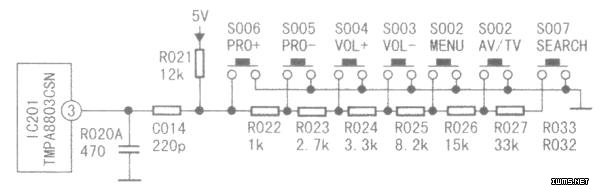

  由于伴音、图像正常,说明中放通道、行、场扫描电路均正常,故障可能在面板键控电路,如图所示。本机键控采用电阻串联分压式,即超级芯片(TMPA8803CSN)(3)脚在不同电压时,内部CPU执行不同功能,而这个不同电压是事先设置好的固定值,且不能超过某一范围,若超出这个范围,CPU就不能按事先设计的程序工作,从而出现控制紊乱或失效故障。经对键控电lllt咕阻和轻触按键认真检测,发现供电电阻RO21(l2kΩ)已变值至近30kΩ,将具更换后,故障排除。
