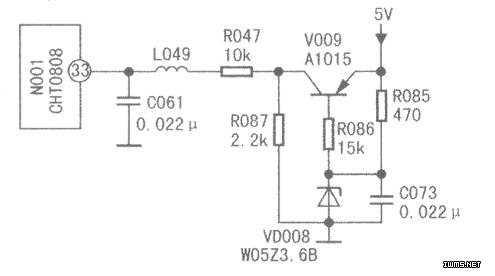

首先怀疑按键短路或漏电,但经检测均正常,再查CPU⑩脚电源端5V供电正常,更换③、③脚外接晶振,故障不变。怀疑复位电路有问题。该机CPU复位电路见图。测复位控制管VOO9e、b、c极各电压分别为5.2V、4.5V、5,1V,均基本正常。再测稳压二极管VDOO8负极电压只有2.5V(正常成为3.1V),明显偏低,用0.5W、3.6V稳压二极管更换后故障消失。
