TCL王牌9425彩电,荧屏左侧2/3区域黑屏,仅右侧1/3区域才有很暗图像
来源:本站整理  作者:佚名  2011-08-15 17:52:39

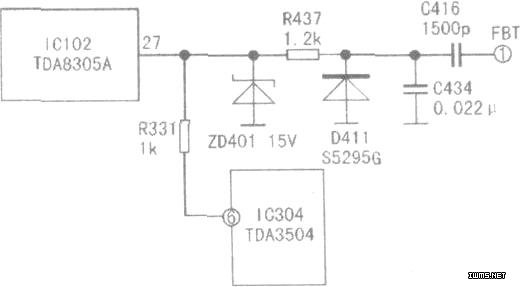

  查末级三视放管c极电压已达170V。考虑到飞利浦机芯靠正常的沙堡脉冲来统一协调工作,于是先测小信号处理块IC102(TDA8305A)(27)脚(行逆程脉冲输入/沙堡脉冲输出端)信号波形,发现已严重变形。于是重点检查行逆程脉冲信号传输电路元件,如图所示。发现信号传输电容C416(1500pF/2kV)因紧靠行输出变压器T402,环境温度高,表面被烤得发黄。经测其容量已由1500pF:降至不足200pF。用1500pF电容焊在印板反面对应位置后试机,故障排除。
