康佳F2979D2彩电,开机黑屏
来源:本站整理  作者:佚名  2011-08-15 17:52:41



  此机开机时黑屏,10分钟后在荧屏中间才出现2cm~3cm宽的水平光栅,再过3~5分钟,整个荧屏才显示有重影的图像。

  该机为三洋A6机芯,小信号处理电路N301采用LA7688N。更换N301无效。与LA7688N相连的还有一个清晰度增强处理ICN371(LC89950),其正常工作需要沙堡脉冲来控制,若N371检测不到沙堡脉冲,就会导致许多奇特故障。按照这一思路,先检查N301(26)脚(行逆程脉冲输入/沙堡脉冲输出端),发现沙堡脉冲波形严重变形。故怀疑行逆程脉冲传输电路有元件损坏或不良。

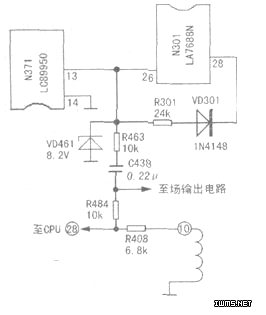

  于是重点检查行输出变压器(10)脚至N301(26)脚有关的元件,如图所示。经查限流降压电阻R463近80kΩ。

  更换R463后试机,故障现象消失。
