长虹P2119彩电,无彩色.黑白图像质量良好
来源:本站整理  作者:佚名  2011-08-15 17:52:44

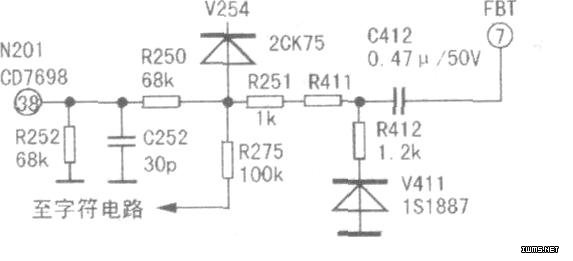

  由于黑白图像良好,可排除因图像中频频偏而导致的无彩色。于是重点检查色同步选通脉冲发生器外接的行逆程脉冲信号输入,即N201(CD7698CP)(38)脚的信号波形。结果没有发现行逆程脉冲波形。顺藤摸瓜,发现行逆程脉冲信号传输电容C412(0.47μF/50V),完全失容,如图所示。更换C412后,彩色恢复正常。考虑到C412紧靠行输出变压器,环境温度很高,为防再次过热损坏,于是将C412焊在印制板反面的对应位置。
