观察此机亮度暗，彩色调至最小依然有颜色，彩色略增加，彩色便显得很浓，并且图像对比度差，层次不分明。

　　此彩电出故障，当时亮度极暗，上下不满幅。一维修人员打开机盖调了调，便可应付看。并说此机显像管老化，无法修复。试机时发现此机图像不清晰，且自动搜索时一些台不能存储。

　　打开后盖，发现此机采用DBL2003、DBL2002两芯片。查资料得知这两块芯片实为CD7698、CD7680。开机测量高频头供电12V仅为8V，测灯丝电压为直流负6V，交流没有电压。

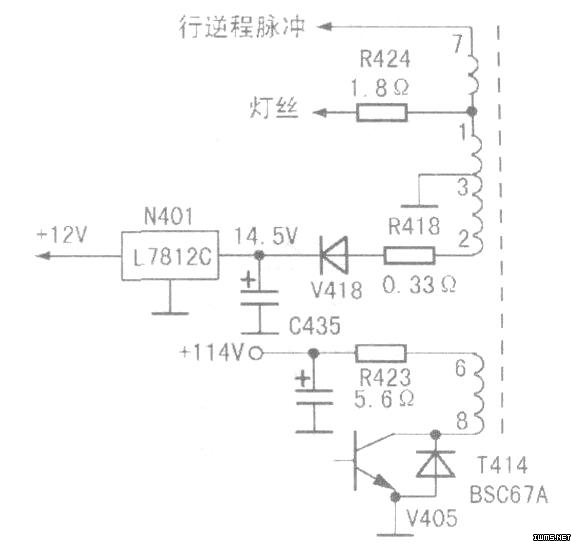

　　关机，拔下显像管尾板，测主板上灯丝供电两脚电阻，并不接近零欧，而是正反向阻值不同。如图所示，再测行输出变压器(1)脚对地电阻，指针不动(Rxl挡)；测(2)、(3)脚电阻，万用表指针依然不动。焊开行变(3)脚(接地端)，发现引脚黑污氧化，用小刀打磨干净并焊好后，测量(1)-(3)脚间已通。

　　开机后发现亮度极暗，且场幅过大。测量灯丝电压为交流3．5V，高频头电源端电压为12V正常。调节主板副亮度及场幅电位器(原修理者已调动)，亮度和场幅恢复正常，但无颜色。用遥控器调节，发现色度仅为2格，调到4格以上，颜色正常，对比度也恢复正常。

　　再次试验自动搜索，已能正常存台，32个台号可存满。图像稍有不清，微调图像中周，图像完全清晰。

　　此机因行输出变压器(3)脚接地端开路，引起灯丝电压异常，导致图像亮度、对比度异常；(2)脚14．5V及12V异常，(7)脚行脉冲异常，导致彩色、自动搜台、场幅等异常。前修理者仅调节机内副亮度及场幅电位器，虽然可以应付看，但掩盖了故障本质，从而误判显像管老化。
