根据故障现象分析认为，故障原因多为中放电路异常，特别是AFC中周。在进行全自动搜索时发现，每到有电台节目时，画面就会出现横斜条，类似行频偏移，但搜索至uHF段时，部分电台节目画面正常且被存储。先从横斜条下手，怀疑该机行频异常。检查N101(LA76810A)(29)脚(压控振荡参考电流端)外接R245(4．7kΩ)及(30)脚(时钟输出端)外接电容c269(103)、电阻R269A(3．3kΩ)均正常。由于此机为IIC总线机，进入维修模式查询其总线数据未见异常。代换高频头U101、调节中周L201(ST6028)、代换B101均无效。

　　为什么此机在自动搜台时出现横斜条，而在UHF段的部分节目画面又不存在此现象呢?

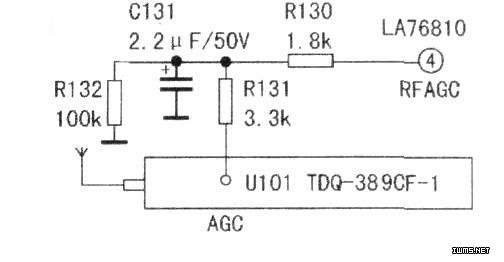

　　带着疑问将此机的视频信号输入至另一电视机。进行自动搜索时，另一台电视的画面状况与故障机一样，这就证明此故障根本与行频无关，而在TV／AV转换电路前。联想到本店有线电视信号UHF段较差，而现在却出现相反的结果，难道AGC电路有故障?在有图像时监测高频头AGC电压为4V，根据经验觉得有些偏高。如图所示，检查R131、R132及c131未见异常。当焊回R132时，发现此电阻的接地铜箔与高频头接地线铜箔间有一道裂纹，用万用表测量居然不通。也就是说，RFAGC根本没有通过R132与地接通。连接好后试机，一切正常。试着断开R132的接地端，故障重现。
