试机发现电视机接收电视节目正常，AV信号输入时彩色时有时无。询问得知该机两个月前已经请厂家修理过，当时的故障为不能接收电视信号，而且AV输入时彩色不稳定。

　　由于没有图纸，故只能参考相关资料进行检修。

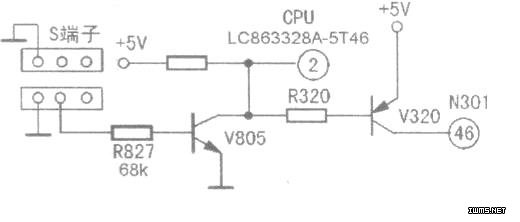

　　打开机壳，发现CPU(LC863328A-5T46)与N301(LA76832)的外围电路已被焊过。对相关电路进行测试代换均不能排除故障。在山穷水尽时，发现与N301(46)脚相接的V320有焊过的痕迹且元件已无踪影，如图所示。试测V320一脚电压为5V(此脚与+5V相连)，一脚电压为3．8V(此脚与N301的(46)脚相连)，而另一脚电压在1．2V~3．6V之问波动，此脚经一电阻R320接在v805(c1815)的c极上，顺着电路测V805的b极电压在O．5V-．65V之间波动。

　　V805b极经电阻R827、S端子开关到地。

　　焊开V805b极焊点，再测V805的基极电压为O．5V，而电路板焊点无电压，说明V805漏电。拆下V805发现V805管脚之间已经霉变，确实漏电。值得一提的是，v805c极接到cPu的(2)脚(sSELF)。v805漏电后使cPU(2)脚由原来的5V高电位变为低电位．致使cPu发出接收s端子信号的指令，从而产生以上故障现象。根据v320的偏置电压，用一只A1015接人电路，同时换新V805，试机一切正常。
