根据经验，先检测视放板上的关键点电压值，正常。

　　该机行激励电源由+25V伴音功放提供，若行扫描部分出现问题，有可能使干扰信号窜入伴音通道。

　　开机一段时间后，发现未执行保护关机，且行管、阻尼管、枕校管的散热片(三管共用一大散热片)发热正常。行变T461及周边元器件亦无异常现象，行激励电源降压电阻R402温度正常，各关键点电压亦正常。基本排除故障由行扫描部分引起。

　　该机拥有多种格式信号的输入接口。试从各接口输入信号，发现AV1、AV2、S端子、CrCbY、PrPbY(亦HDTV端子)、VGA输入均正常，故障锁定在TV部分。

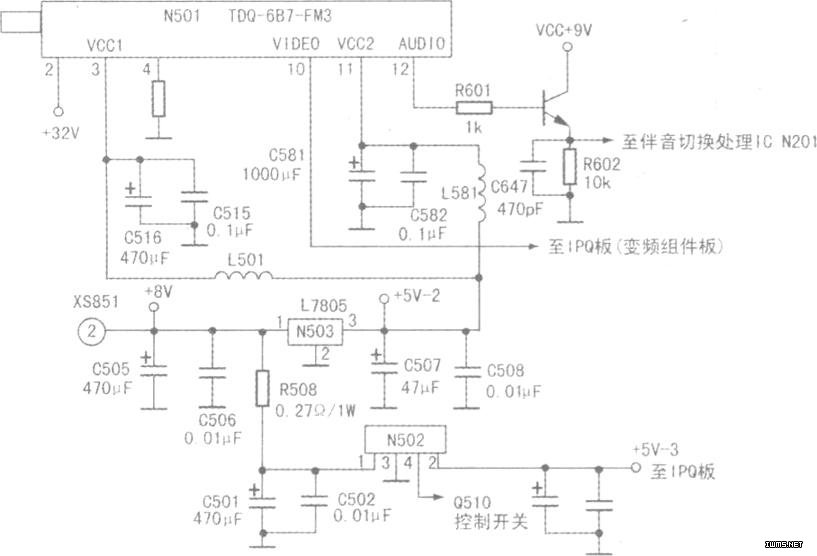

　　该机采用长虹公司自产的TDQ-681-FM3中放一体化高频头，用万用表测试引脚电压，均正常，代换高频头N501，故障仍旧。如上图所示，断开N501(10)脚视频信号输出及(12)脚伴音信号输出的射随器Q601e极，直接用AV信号代替接入，声图均正常，难道高频头有问题。

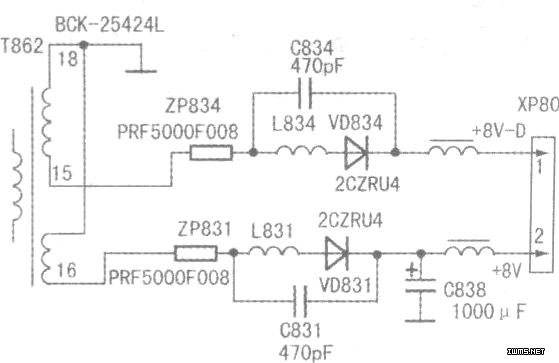

　　仔细分析，伴音与图像异常应由同一故障所引起，而最易引起该故障的可能是电源供电。接上示波器，置于系统输入位置。寻找叫声的来源。+B(145v)、伴音功放+25v均无杂波形。当接上+8v时，发现有类似于场抛物波的杂波，同时N503(L7805CV)输出往高频头的5V一2供电上亦出现类似于场激励信号的波形。经认真检测，并未发现该部分与E-W枕校信号或VD+、VD-场激励输出信号有何触碰处。检测中未测N502部分，这是因为其输出的5V-3直接送入IPQ(变频处理)板。如该部分有故障，则AV、s端子、DVD分量均会出现同一故障。+8v电源电路如下图所示。代换电源板组件，故障依旧。

　　经实物观察和研究图纸，发现+8V-D(提供给闪存卡读卡器)由于受控制信号的作用，在TV状态不使用，于是断开N503的(1)脚输入端。用导线将+8V-D与之相连，故障依然未除，但已将故障点锁定在N503至高频头N501之间，逐一断开高频头供电端(11)脚和(3)脚。当断开高频头(3)脚后，“呜呜”声消失，用示波器测试，5V一2波形中再无杂波出现，其输入端的杂波幅度也非常小。遂将(3)脚外围滤波电路中的L501、C516、C515代换，仍然未果。最后一着，试换N503(L7805CV)。开机一试，声图恢复正常。
