观察此机的光栅呈碗状，行场幅比约16：9，如右图所示；按动本机键或遥控键，功能字符显示正常。在AV状态下碗状光栅下半部能稍微变宽．呈梯形状，如图1中虚线所示；接人有线电视信号，无图无声。

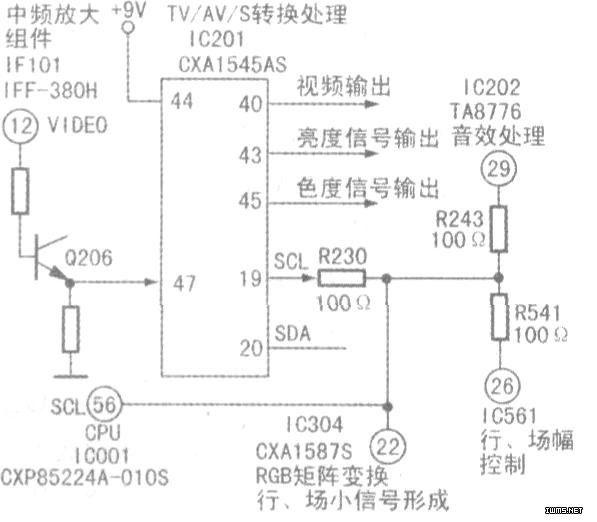

　　从光栅几何失真现象分析，故障应在行场偏转电路中，经检查未见异常。从无图无声故障现象看．公共通道电路工作状态不正常。用示波器检测IF101的(12)脚有VIDEO信号输出。此信号经射随放大器Q206放大输出到A/V转换处理电路IC201(CXAl545AS)(47)脚，再从IC201(40)、(43)、(45)脚输出．如下图所示。测(47)脚视频信号输入端有正常信号．测(40)、(43)、(45)脚无视频信号输出，但直流电压正常．且(44)脚工作电源电压9V正常。在AV状态下输入VCD信号也无图像、无伴音。这说明IC201(TV／AV／s转换IC)中的转换电路工作不正常。由于本机机芯为IIC总线控制机芯．IC201工作正常与否与总线系统控制正常与否息息相关，于是进一步检查IC201的(19)脚SCL(时钟线)和(20)脚SDA(数据线)工作状态。经测(20)脚SDA端口直流电压为4．6V，正常；而SCL端口q9脚直流电压仅1．2V(正常时亦应为4．6V)。从电原理图看，CPU(IC001)的(56)脚(SCL端)与IC201的(19)脚、IC202(29)脚、IC561的(26)脚之间分别接有R230、R243、R541(均为100Ω)的电阻。

　　在路测得IC001的(56)脚与IC201的(19)脚、IC202的(29)脚、IC561的(26)脚之间的电阻值非常大，接近开路状态．这说明SCL，时钟线系统存在开路故障。因本机电路板为双面敷铜板电路，印刷电路细长而曲折．流程范围大，不易查出开路点，试用导线将R230、R243连接点与IC304的(22)脚(此点与IC001的(56)脚直通)就近短接．光栅马L由失真转变为不失真的16：9状态。将16：9调整为4：3状态．接入天线试机图像也恢复正常，但伴音噪声很大．经查是伴音制式未在D／K状态所致。按动本机MANUAL(手动)键．在显示伴音制式时，再按TVSYSTEM键，调整为D／K状态，再按下自动搜索键后，图像、伴音均恢复正常。

　　小结：本机同时出现光栅严重失真、无图像、无伴音三个故障现象，都是一个原因造成的，即IIC总线局部通讯联系中断，使受控视频信号处理电路、伴音处理电路、扫描电路不能正常工作。接修一台故障现象奇特或多种故障现象共存的IIC总线彩电时，应首先查看总线数据或检查总线控制系统是否正常，这将会收到事半功倍的效果，从而少走弯路。
