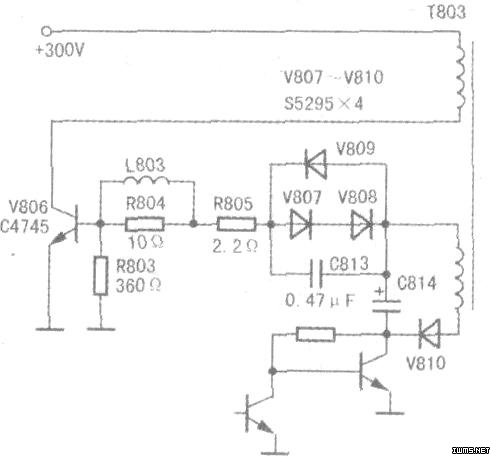

此机属于TDA8361机芯，电源是东芝Ⅱ型开关电源．在市电电压高于AC220V时能正常收看，但只要调大音量，光栅就有胀缩现象，不能正常收看。怀疑为电源电路不正常。通电测得+B电压为108V，调节电位器RP81()(+B电压调节电位器)作用不大(只能调低不能调高)。断开行供电电阻R411，两端接400Ω大功率电阻作假负载，并接上电压表，把隔离调压器调在AC180V时通电试机，电压表指示不足100V。断开场供电电阻R318(2．2Ω)通电，+B电压上升至115V，正常。据此怀疑场块有问题，拉低了+B电压。测场供电电流为200mA，在正常范围之内，再把R318接上+B电压却正常。测开关电源中三极管的各极电压，与以往在正常机上测得的经验数据对比，发现开关管V806的b极电压为-3．2V，正常值为-1．8V(500型万用表DCl0V挡)。围绕V806基极进行查找．如图所示，当用一只Ru2的二极管并接在V807上试机时，V806b极电压由-3．2V上升至-1．8V，代换V807后一切正常。该机原二极管V807用指针表及数字表检测都正常，把它用作黑白电视机上的行升压二极管时才发现该管一通电就成开路状态。

　　小结：在东芝Ⅱ型开关电源中，V807不良会使开路电源代负载能力下降，V806b极负压比正常值下降1.4V。

　　另外，鉴别快恢复二极管性能好坏时，可把它用作黑白电视机的行升压二极管，若黑白电视机正常工作，同时该管温度又不高，则该管为快恢复管且性能好。反之，该管性能差，不能使用。此法的缺点是测不出其耐压值。
