此机在正常收看中无规律自动关机，拔下电源插头再插上又可收看。有时几分钟关机一次，有时几个小时才关机一次。

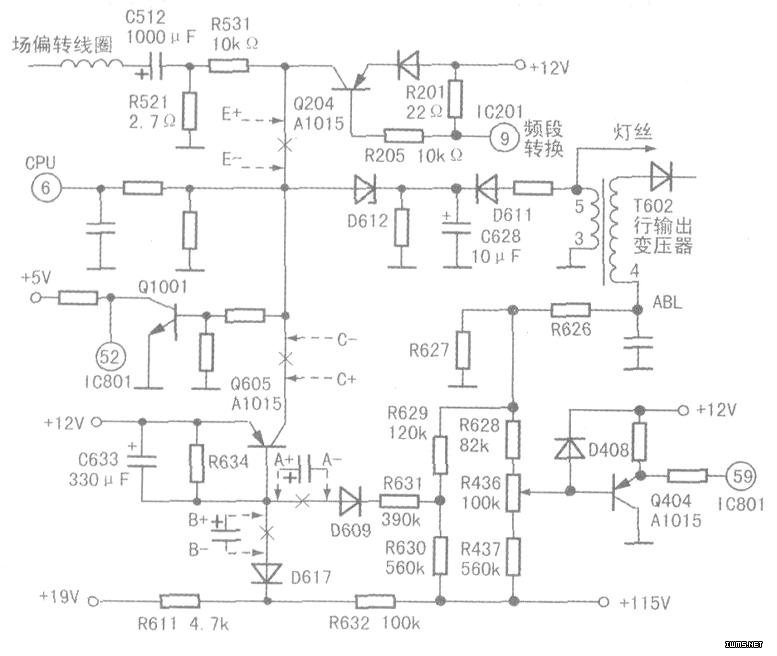

　　这是典型的保护电路起控现象。该机的保护电路如图所示。整个保护电路最终目的就是触发CPU(6)脚和IC801(52)脚(X射线保护端)实施保护动作，其保护支路有：1．高频头波段转换电路过流保护支路，由Q204、R201等组成；2．场扫描“过偏转”保护支路，由R531、R521组成；3．x射线保护支路，由D612、C628等组成；4.19V(伴音功放电源)欠压保护支路，由D617、Q605等组成；5．显像管束电流保护支路，由D609、Q605等组成。其中，Q404及其外围电路组成ABL电路，对束电流进行自动调整。

　　检修时采用“守株待兔”法，按图虚线所示把测试仪各个端口串接于故障机的保护电路中。图中“×”表示断开。针对该机保护电路的特点，需作以下两点说明：

　　1．由原理可知，D609和D617两个保护支路动作时，都是以触发Q605导通送出保护信号的，C633在此时起到延时作用，避免电路误动作。因此，为了让测试仪和保护电路同步，在连接时，必须在图示虚线内增加一支电容C，容量约等于C633容量。

　　2，场扫描“过偏转”保护支路可以不串接测试仪。该支路仅针对C512短路而设计(C512短路导致场偏转线圈通过直流电，可能损坏显像管)，若怀疑该电路故障可直接代换C512。

　　接好后即可通电试机，三小时后彩电停机，观察测试仪LEDA、LEDC长亮。表示A+和A-、C+和C-所串接的保护支路动作，即D609支路和Q605支路。由此可以这样分析：显像管束电流过大→D609导通→触发Q605导通→关机保护。引起显像管束电流过大原因有三：1．行变高压侧短路；2．显像管故障；3．ABL电路失控。结合故障出现毫无规律的特点进行分析，ABL电路失控更加符合该故障的特点。于是，首先检查ABL电路，发现可调电阻R436触点接触不良，换新后故障排除。

　　另外，若D408性能不良也易引发类似故障。
