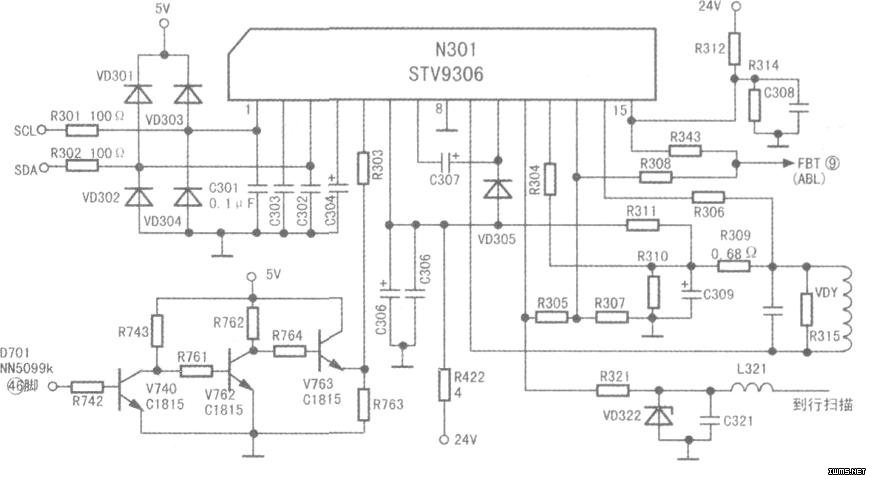

该机场扫描电路如图所示，首先对STV9306各脚电压进行测量，发现(5)脚电压为0V．(9)脚电压为23．6V。很显然．由于(5)脚场频触发脉冲未送到．内部电路均不工作．造成(9)脚电压升高至23．6V。
对场频脉冲整形放大电路进行检查，测V763c极电压为5V．b极电压为0V，说明它已截止。再测V762c极电压为0V．b极电压为O．43V，说明工作不正常。拆下v762检查，发现c、e极击穿短路。
用C1815替换原V762，测V763b极已为4．4V．e极电压为3．8V，整机恢复正常。
STV9306各脚功能及实测数据见表所示。
| 脚号 | 符号 | 功能 | 对地电压(V) | 对地电阻(kΩ) |
| 1 | SCL | IIC总线时钟线输入 | 4.6 | 8.3 |
| 2 | CRAMP | 场锯齿波形成 | 363 | 14．O |
| 3 | SDA | IIC总结数据线输入 | 4 | 8.3 |
| 4 | CHOLD | 保持电路电容外接端 | 3.6 | 11．O |
| 5 | SYNC | 场触发脉冲输入 | 3.8 | 3.2 |
| 6 | VCC | 场输出供电端 | 25.6 | |
| 7 | FLYBACK | 原电源自举电容外接地端 | 1.3 | 15.2 |
| 8 | GND | 地 | 0 | 0 |
| 9 | VOUT | 场输出端 | 12.6 | 16.5 |
| 10 | VOPS | 泵电源输入端 | 26 | |
| 11 | E／WOUT | 东西枕校输出 | 18.7 | 10.2 |
| 12 | SENS | 场直流负反馈输入 | 12.7 | 16.5 |
| 13 | E/WSENS | 东西枕校反馈输入 | 3.4 | 2.1 |
| 14 | SENS | 场交流反馈输入 | 12.7 | 16.5 |
| 15 | BREATHING | 高压校正输入 | 6.1 | 62 |
