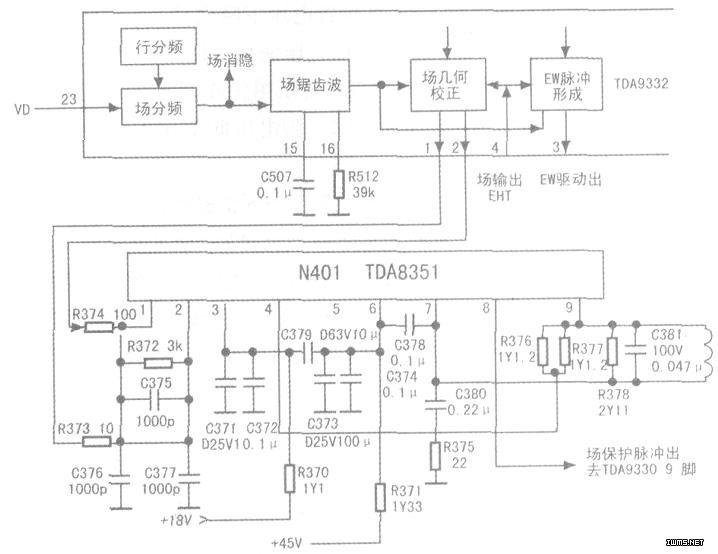

此机出现水平亮线，说明行扫描电路及CPU输出的数据信号正常，场扫描电路工作不正常。场扫描电路由TDA9332部分电路和TDA8351组成，如图所示。测量TDA8351③、⑥脚工作电压正常，而其他各脚电压均不正常。关断总电源开关，再测各脚对地电阻正常。检查场偏转线圈与功率放大电路之间的引线无虚焊，说明TDA8351无故障，该故障点应在TDA9332或TDA9332与TDA8351之间的电路上。检查TDA9332①、(2)脚至TDA8351①、②脚之问的元件无故障，再代换⑥脚锯齿波形成电容C507，故障依旧，再检查(16)脚基准电流形成电阻R512，测其阻值已变大，代换该元件，故障排除。(16)脚电阻大小直接影响(15)脚电容充放电流大小，即直接影响场锯齿波形成。

　　提示：TDA8351(1)、②脚电压应相等，约为2.2V。若两脚电压差超过0.01V，将出现场幅压缩、水平亮线甚至切颈故障。若断开TDA8351①、②脚电压不相等，需先检查TDA9332①、②、(15)、(16)脚外接元件，然后代换TDA9332。
