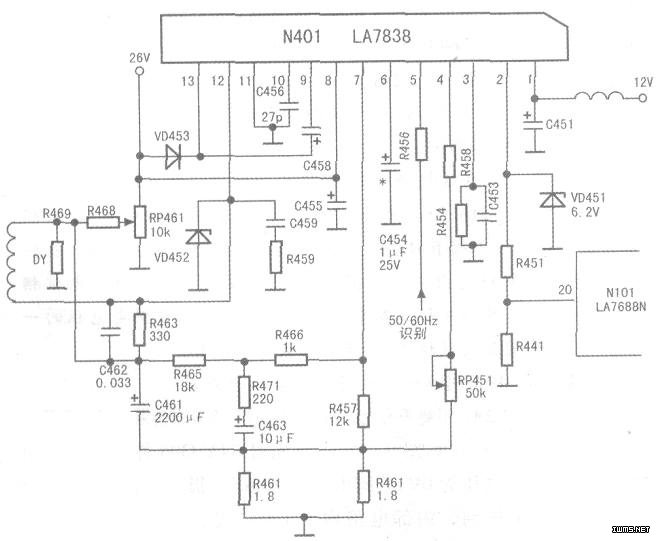

该机场扫描电路如图所示，由N101(LA7688N)(20)脚内部及场输出集成电路N401(LA7838)共同组成。N40i③脚为单稳态触发器（即场振荡器）定时元件外接端，⑥脚为场锯齿波形成电容外接端。

　　测Nl01④脚电压为4.2V，说明N101④脚输出的场频触发脉冲正常，故障应在场输出级。测N401③脚电压为4.5V（正常），说明场振荡电路基本正常，继而测⑥脚电压为6.4V，偏高，正常为4.5V左右。用lyF/50V电解电容并联于(6)脚外接电容C454上，通电后场幅拉开，说明原C454已失效。用质量较好的lμF/25V钽电解电容代换原C454，故障排除。
