观察此机开机“三无”，指示灯不亮(正常时，待机状态指示灯亮)，机内发出“吱吱”声，操作遥控器及面板待机键无效。　　
　　

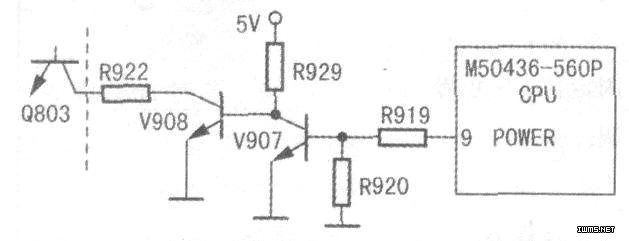

　　该机为松下M11机芯。根据经验初步判断该机开关电源能起振．机器处于非正常待机状态。断开待机控制回路，即焊开待机控制管’V908(C2258)集电极电阻R922一端，电源正常启动，插上天线，图像及伴音均正常。操作遥控器待机键，检测cPu(M50436—560P)9脚(待机控制输出端口，高电平开机)电压在5V与OV间跳变(如上图所示)，正常；待机控制管V908基极电压在0V与O．7V间跳变，正常。怀疑待机控制管V908漏电，代换V908并焊好电阻R922．试机故障依旧。
　　

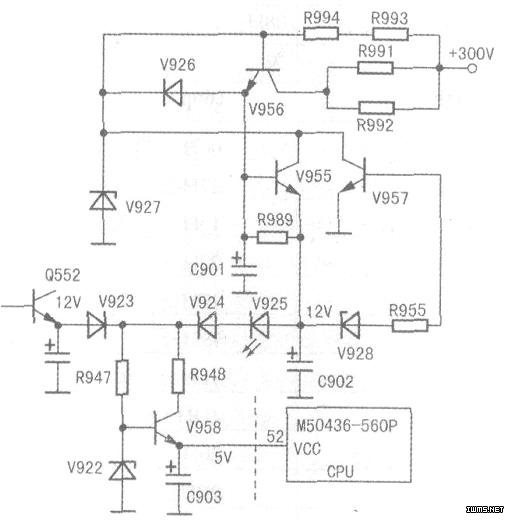

　　再三思索，重点检测CPU(52)脚的5V电源。焊开电阻R922，开机测量CPU(52)脚5V电压正常；焊好电阻R922，开机测量CPU(52)脚电压升至5V后迅速回落，最后在3V一5V之间波动。CPU(52)脚的5V电源有两条供电回路，如下图所示．第一路是CPU正常工作的供电支路，在开机瞬间或待机状态时，+300V电压由V956(C2752)、V955(D637)、V957(D637)及外围元件构成的降压并稳压成12V，经发光二极管V925(待机指示灯)、隔离二极管V924(1N4148)送至V958(cH846)c极。V958及其外围元件组成的5V稳压电路，为CPU(52)脚提供稳定的5V电压。在此过程中，发光二极管V925导通发光，指示机器处于待机状态。
　　
　　第二路是CPU的后续供电回路，机器正常工作后．行输出变压器T551(4)脚输出的行逆程脉冲，经VD554整流，C554滤波得到14V电压，由Q552(C1846)等元件组成的稳压电路稳压成12V电压，经隔离二极管V923(1N4148)送至由V958构成的5V稳压电路，输出5V电压，供给CPU(52)脚．此时发光二极管V925截止，不发光。通过分析，判断该机故障原因是CPU(2)脚的5V供电不正常引起。于是，焊开二极管V923的一端，即断开向cPu提供5V电压的后续回路，开机检测cPu(52)脚电压为0V，发光二极管V925正极电压为正常12V，负极电压为0V，这说明发光二极管V925开路性损坏。换新V925并恢复电阻R922、二极管V923后试机，故障排除。
