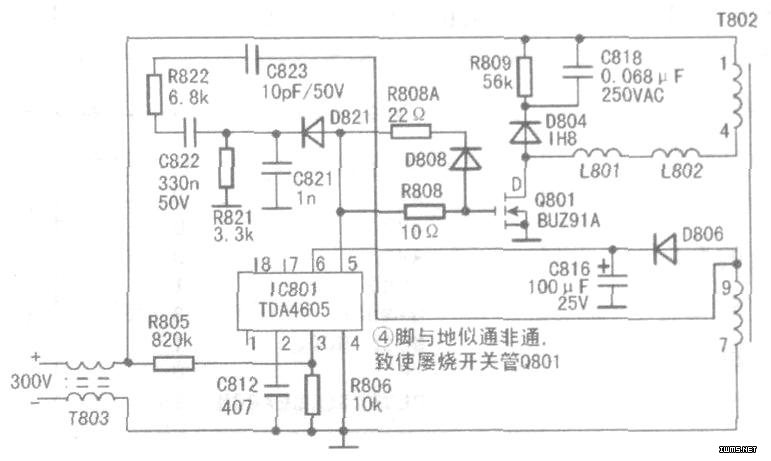

该机开关电源局部电路如图所示。开关管Q801三个脚孔周围的印刷铜箔因反复拆焊已不复存在,而用跨线与电路连接。尖峰吸收支路的D804、R809、C818;Q801至IC801(TDA4605)(5)脚(激励脉冲输出端)之问推动信号传递电阻R808、R808A、二极管D808,以及开关变压器(7)-(9)绕组开关脉冲电压回馈网络元件D821、C822、R822、C823、R821、C821全部为新换器件,且从所换元件的表面封装及印刷字符判断,元件皆为正品,唯有IC801没有动过。
为了看清故障时图像及光栅情况,将VCD视频信号输出线与电视接好,开机观察,图像伴音良好,约两分钟后关机,手观察时间,约七分钟时,开关电源变压器发出“吱吱”叫声,同时光栅边缘出现毛刺。关断电源.手摸开关管时觉得管温偏高。再次接通电源,监测IC801(5)脚电压,正常时为2.2V,并有0.1V波动;故障出现时,该脚电压在O 7V-2.4V范围内变化。
为了找出故障点,对动过的地方重新检查并对其他未动焊点用放大镜观察.未见裂纹。经过对IC801外围元件的仔细检查,未发现异常,决定代换IC801再试机。因IC801的引脚焊接面有一块热熔固定胶(此胶是为了固定D804上并联的一只电容)盖住了IC801的(2)、(3)、(4)脚,遂用螺丝刀撬起胶块,却发现IC801(4)脚(接地端)与电路间开焊,用表笔尖拨动IC801(4)脚时,能明显观察到引脚裂纹间隙,补焊IC801(4)脚后试机,故障彻底消失。
