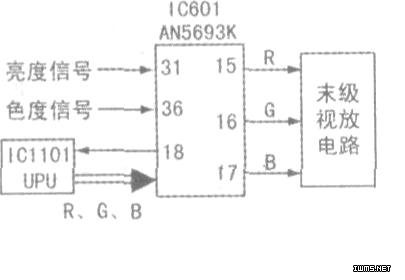

此机开机有伴音，说明图像和伴音的公共通道工作正常。有蓝背景显示，说明末级视放电路、显像管电路等正常。无图像、无字符显示，故障应在亮度、色度信号处理电路。该机使用IC601(AN5693K)作亮度、色度和扫描信号处理．如图所示。先检查IC601(31)、(36)脚输入的亮度和色度信号．发现信号均正常。

　　实修中，若有条件的话．可用示波器测上述引脚的波形。若无示波器，可用快速转换电视接收频道的方法进行检查，先用遥控器选一个本地的强信号电视台，再选一个空频道，监测IC601(31)、(36)脚的直流电压是否有细微变化，有变化说明有信号输入到IC601。实测时应选用高阻抗万用表，否则，即使有信号输入也难以观察到电压的变化。

　　接着再测(15)～(17)脚输出的R、G、B信号电压，发现输出信号幅度很小，且引脚电压由正常的+3v降为1．5V。断开主板与末级视放板问的引线，引脚电压仍偏低。检查引脚外接旁路电容未发现漏电(一般三个引脚电压均降低，不必怀疑旁路电容漏电，因为一般不可能三个电容一起漏电)，故认为是。IC601损坏，更换IC601后故障排除。
