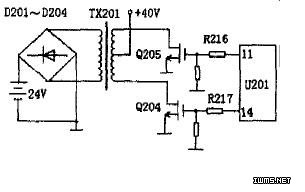

由于逆变电路能够工作，只是输出时间较短，故障原因可能是充电电路出现了故障，使蓄电池得不到充电，电量不足。于是接通市电进行检测，结果机器对蓄电池充电电流为零。该机充电电路如图所示，由U201(SG3525AN)⑩脚、@脚输出的脉冲信号分别驱动场效应管Q2o4、Q2o5，使TX201输出脉冲电压，经I)201~D204整流后对24V蓄电池充电。经检查Q2o4、Q2o5(40A／100V)、U201均击穿损坏，K216、R217(471q)烧断。将损坏元件换新后故障排除。
