友缘牌ST-838型电脑音响，是2.0的高保真有源木质音箱。功放电路就安装在其中一只音箱中。该电路采用日本三洋公司的集成电路LA4508作为双声功放IC，能产生双声道的立体声效果，结构简单，使用方便。

　　从整体布局而亩还算较为合理，但存在一个突出的问题，就是很容易击穿功放集成电路和烧毁电源电路元件。笔者维修多台该类音箱功放均是如此，原因何在。

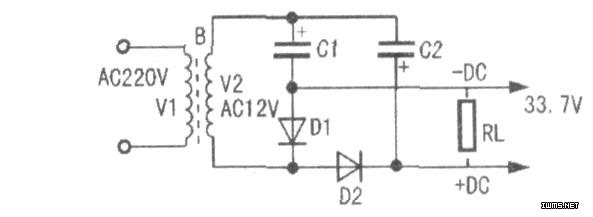

　　1．追根溯源，找出故障症结所在从烧毁电源元件，击穿功放的故障特征分析，其故障根源肯定在电源电路。于是将电源变压器及一块电源整流小板卸下，按元件分布绘出其电源的电路如下图所示。 从电路分析可知，这是一个常见的倍压整流电路，其原理是利用一个电容保持的端电压和电源电压串联起来，再给另一个电容充电，使它的端电压接近于电源和前面那个电容端电压之和。具体而言在交流电压V2的正半周时，二极管Dl导通，电容Cl被充电到V2的峰值，当V2从正的峰值下降时，Dl截止，C1通过D1的反向电阻放电。由于Dl的反向电阻很大，故放电时间常数也很大，可以认为放电过程中，Cl的端电压基本保持不变．在交流电源电压V2的负半周时，二极管D2导通，Cl上的电压和V2相加，经D2向C2充电，使其充电接近V2。当V2从负的峰值下降时．C2便通过RL放电，I|1于负载RL很大，加上图1的电路中其放电回路没有直接与C2的负极相通，而是与C1相接，可以认为C2的端电压基本保持在V2。

　　通过计算该整流电路的输出电压约为33.7V。将损坏的C2、D2换新通电实测，其输出电压为32V。这么高的电压，必然会使功放lC和整流元件难以承受。

　　为什么会击穿C2，烧毁D2呢？因为C2上的电压为V2( 33.7V)，而且整流二极管D2的反向击穿电压也为V2(33.7V)。实查原来C2采用2200μF/16V电容，其耐压值显然不够而必然击穿；D2采用1N5396 (1.5A/500v)，虽耐压绰绰有余，但在C2击穿后，较大的短路电流会将其击穿。倍压整流电路在需要高电压、小电流的直流电源时可以采用，如启动废旧日光灯等。而在此作为音箱功放的电源整流电路，主要有以下缺陷：

　　(1)升压过高，功放IC( LA4508)难以承受。从资料查得此功放块最大承受电压为18V，通常采用12V供电。

　　(2)整流元件使用不合理，C2仅为耐压16V，与实际承受电压相差近18V，必然将其击穿，而且若通电时问过长还会“殃及池鱼”

　　——使电源变压器烧毁。

　　(3)整流效率低且不稳定。从电路分析可知，虽然Dl、D2在电源交流电压正负周期时分别导通，起有全波整流作用，但不能与桥式全波整流电路同日而语，比如V2在第一周期内，电容端电压是达不到最大值的，必须经过几个周期之后才可实现，势必导致不稳定因素的产生。总而言之，该音响电源电路设计不合理，这是致使功放和整流元件频繁击穿和烧毁的症结所在。

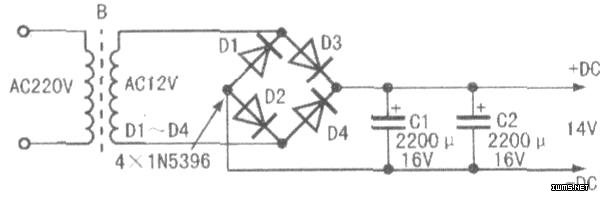

　　2．精心布局，改进电源整流滤波电路实际上改进方法很简单，按照录音机电源常用的桥式整流电路改装即可达到目的，如下图所示。

　　利用原整流电路小板，将原来元件卸下，按电路精心布局，整流二极管只需再添2个，滤波电容可利用原来的2只。焊接后通电测试输出电压可达14V．完全可满足功放电路的要求，如此改进后，使用月余也无问题，而且音响的音质大为改善，其低音丰满，商音明亮，力度感增强。既能呈现浩大的气势，又能使人领略到优美的细节，带来靓丽清澈、圆润融和的感受。
