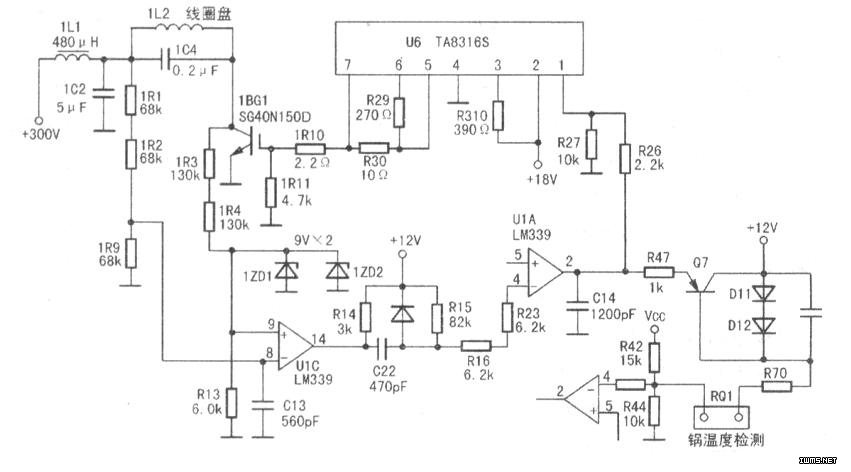

由于该炉没有附带图纸，后找到一张“富士宝1H-1000H电磁炉”电路图，与本机电路基本一致，只是个别地方用的元件参数不同。其局部电路如图所示。

　　第一次检修：开机检查，发现15A保险爆r，大功率管1BG1（IGBT管，型号GT40T101，图标SG40N150D）被击穿。检查其他元件，发现1R11电阻值比图纸标注大，拆下来实测为47kΩ，图标为4.7kΩ。按色环计算应该是47kΩ电阻，看来该电阻没有坏。换上保险和1BG1后试机，正常。但工作了20多分钟，只听“砰”的一声，开关又跳闸了，第一次检修失败。

　　第二次检修：开机检查，15A保险和IGBT管叉烧了。于是，我又对高压板上所有的元件进行了检查，没有发现问题。再检查低压板，因CPU(型号为KS57P0504N) -般不会坏，于是检查其他元件，发现几只电阻的阻值与图标不符，但和自身的色码标注一致。换掉损坏的三极管，不接线盘，插上电源，不开机，测试各路输出电压正常，1BG1的G极也没有电压，用改锥触碰LM39(U1C)⑧脚，灯泡骤亮，断电检查．1BG1又烧r。对照其他牌子的电磁炉电路图，发现在LM339(UIC)⑧脚处对地接了一只104的瓷片电容，由于该机是个杂牌子，是不是漏设计了，该电容，造成电路感应击穿了IGBT管呢？我加上了电容，换上IGBT管，试机，只听“砰”的一声，我头都晕了……烧了几只管子，本人已经不敢随便通电试验了。于是，我便从《家电维修》论坛下载了有关电磁灶的工作原理、维修经验等资料，认真了解了各种保护电路、振荡电路、激励电路、驱动电路、电流检测电路、脉宽调控电路等。通过论坛，知道许多人在修理的过程中，也曾屡烧IGBT管。有没有什么简单的方法可以使检修时不烧管子呢？上网浏览论坛的帖子，关于避免烧管子的方法都是接入灯泡做假负载，经过试验，这个方法行不通。由于IGBT管是工作在高电压、大电流状态，电磁灶电路又设计有各种保护电路，检修时若不接线盘，故障状态无法测试出来，接人线盘测试时，不小心又易烧IGBT管。那么，是否可以降低工作电压来进行检修呢？GT40T101耐压1500V、工作电流40A．降低输入电压后，即便是过流、过压，也不会烧管子。

　　第三次检修：拆掉线圈1L1(480μH)，接入直流稳压电源17V（自制的可调稳压直流电源，最大可调到17V，带电流表和电压表），装上线盘，开机试验，电压表、电流表指针都有微弱的摆动，用表测量1BG1的G极，有7V左右脉动电压，把一个平底锅放在线盘上，电流表显示有0.7A的脉动电流，显然电流值很大，电路存在过激励。

　　分析电路，怀疑是锅温度检测电路有问题。拆下R47 (lkΩ)，测量没有问题；拆下Q7，用万用表测试PN结正反向电阻，没有问题；插入万用表测试放大倍数为0。换上一只新管子，开机测试，G极有4V左右的脉动电压，在线盘上放上平底锅，听到“滋滋”的声音，电流表指针在0.2A左右振荡。拆去稳压电源，恢复原来电路，开机试验一切正常。
