越好牌BT-100A电磁炉使用中突然电光一闪并发出“砰”的一声,立刻停止加热
来源:本站整理  作者:佚名  2011-08-28 07:22:31

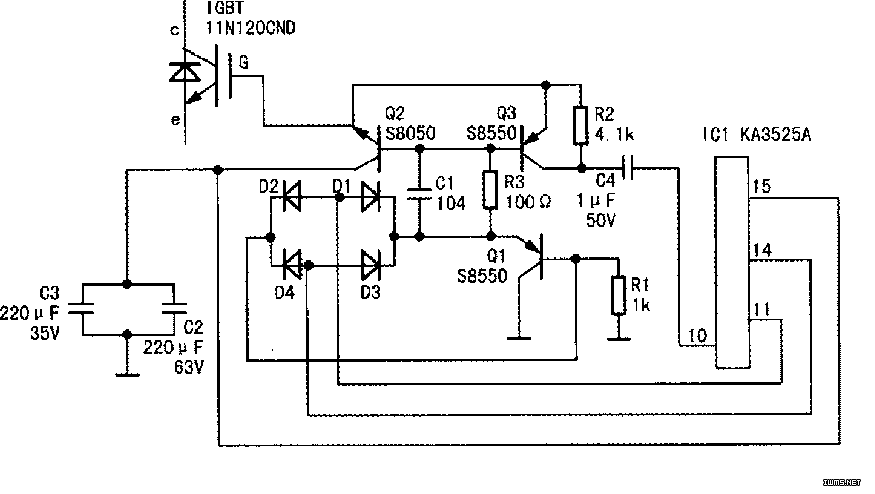

  首先,用MF-47型指针式万用表测量电源插头两端间的电阻为∞,不正常。然后,小心地拆下炉盖(一是要拔去炉面NGC负温度热敏电阻引线插头;二是要拔去操控制与主电路板之间的6芯排线插头;三是拧下发热线圈盘与主电路板接线的两颗螺钉),只见AC220V保险丝管已烧毁,说明元器件有严重的短路性故障。装上10A保险管后,在路测量IGBT管和整流桥共用的“散热王”片与地之间的电阻为0Ω,不正常。取出主电路板进一步检查,发现整流桥完好,但IGBT管(11N120CND)已击穿,是短路性损坏,于是用一只电气参数比11N120CND稍高一点的GT40N150D管更换(VCES150V、ICM40A,PCM300W)。根据经验,IGBT管击穿损坏的同时,极可能殃及驱动电路,如图所示,经查Q2已击穿。先用一只S8050更换Q2,接着检测各组直流供电回路:

  (1)市电经整流、滤波后的+300V输出端对地电阻值为17kΩ,正常;(2)DC24V输出端对地电阻值为8kΩ,正常;(3)DC14.5V输出端对地电阻值为7kΩ,正常;(4)经AN7815稳压后DC15V输出端对地电阻值为9kn,正常。

  至此,确信短路性故障已排除,才放心地接上发热线圈盘,装好机器。复测电源线插头两端间的电阻为850Ω,通电试机,电磁炉恢复正常工作。
