打开炉盖，发现15A/250VAC保险丝管烧毁，说明该机有严重短路性故障。卸下加热线盘，取出主控电路板，用MF-47型指针式万用表检测，发现Ql（IGBT管，H20T120）已被击穿，三个电极间呈短路性损坏。换G40N150D管（主要参数：最高耐压1500V，最大电流40A，内含阻尼二极管）后，检测高压、低压开关电源各路输出端与地之间的电阻均正常，说明短路性故障及其隐患基本排除。通电试之，除蜂鸣器发出“嘀”一声外，指示灯不亮，散热风扇不转，按键全部失效，故障依旧。

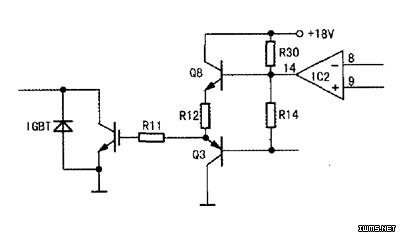

　　再分析，蜂鸣器能发出报警声，表明整机电源、MUC等电路基本正常，故障点仍在IGBT管及其功率驱动、输出电路上。仔细检查，虽然发现功率驱动电路上的推挽三极管Q8 (C1815)击穿，如图所示。改用S8050、S8550对管一并更换Q8、Q3后，故障彻底排除，电磁炉恢复加热。

　　另外，复测两脚市电插头的电阻为300kΩ，正常（这款电磁炉采用开关电源方式，不同于其他品牌电磁炉三脚插头电阻在500Ω左右）。
